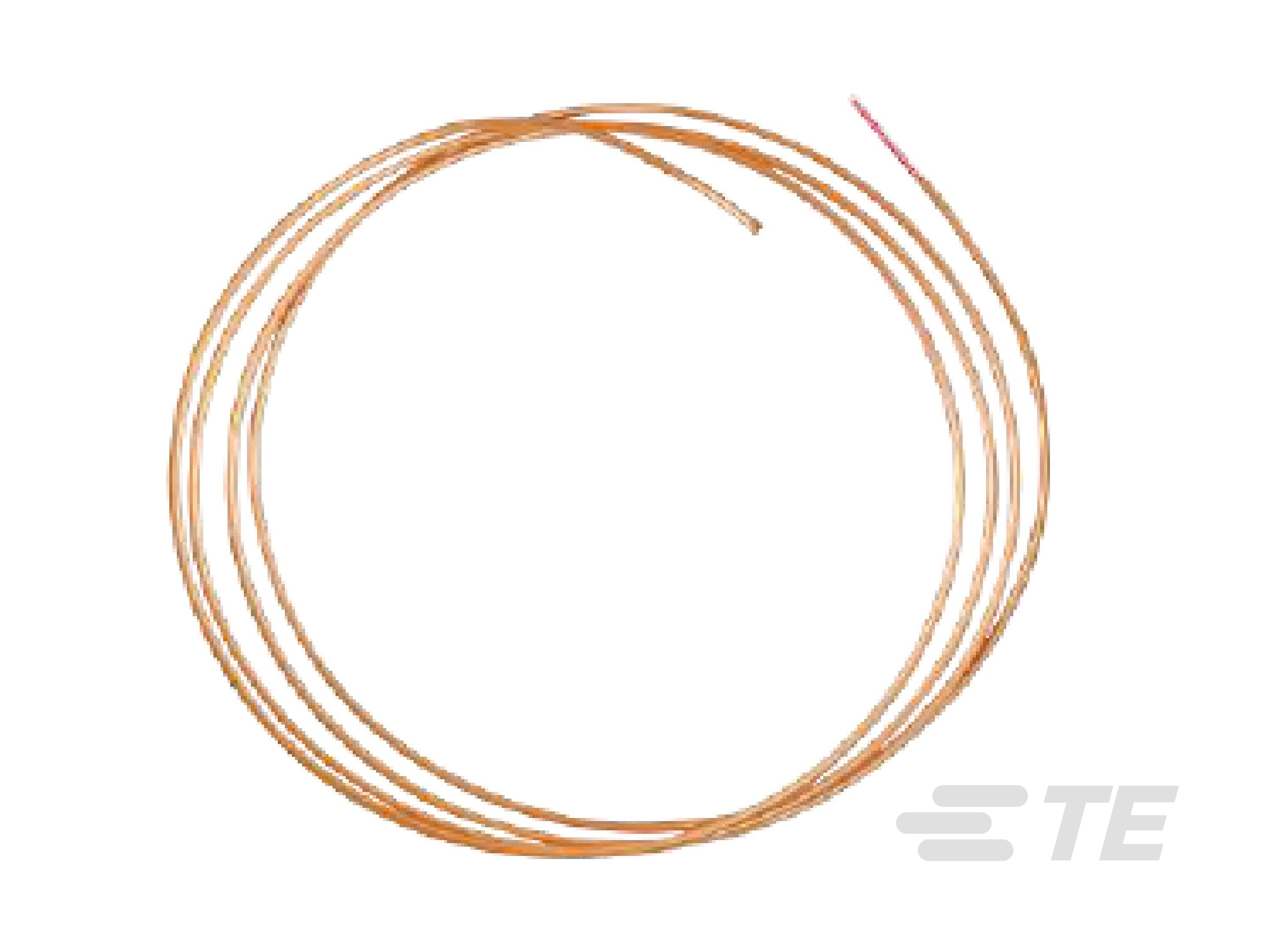

Sonde RTD de moyenne à double filetage
Caractéristiques du produit
-
Type de capteur RTD : Sonde de calcul de moyenne
-
Type d’élément : Acier inoxydable
-
Matériau de l’élément : Platine
-
Style de fil de raccord : PTFE
-
Température de fonctionnement (max) : 200 °C [ 392 °F ]
Aperçu

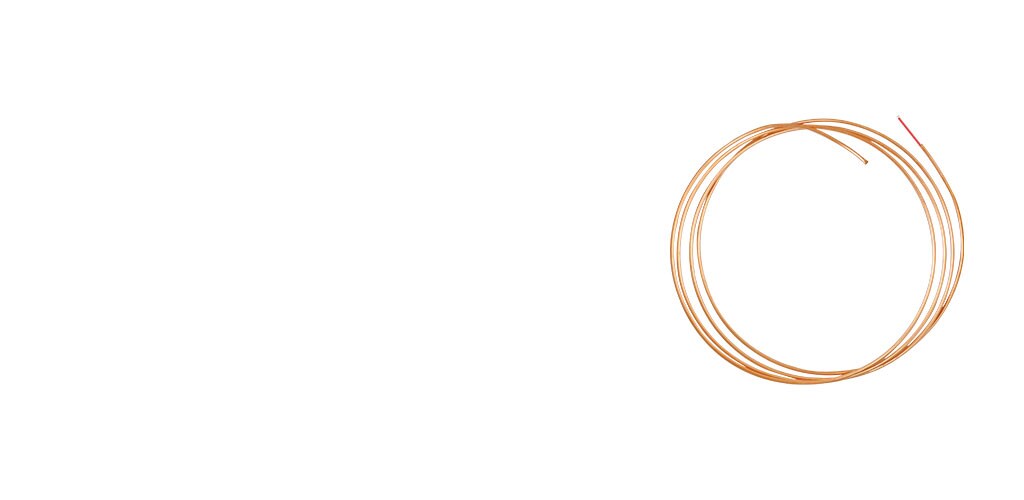

La sonde RTD de moyenne série 512M à double filetage est conçue pour être utilisée dans et autour des collecteurs d'admission et des serpentins de chauffage/refroidissement dans les systèmes CVC.
La gaine flexible présente une zone sensible égale à sa longueur totale. Cela fournit une température moyenne de l'air lorsqu'il se déplace dans le système. L'acquisition de la température moyenne de l'air sur une large zone de flux d'air peut permettre un contrôle plus cohérent de la température dans tout le système. Ce capteur à sonde RTD élimine également la nécessité de recourir à plusieurs capteurs et instruments. Le montage de ces capteurs peut facilement être réalisé à l'aide de nos raccords fixes ou réglables. Des têtes de connexion et des boîtes de dérivation sont disponibles pour une transition sans problème vers l'instrumentation.
Avantages
- Styles de gaine : acier inoxydable, cuivre, aluminium
- Éléments, unique : platine ou platine simulé
- Diamètre de la gaine : 0,250 pouce
- Raccord hexagonal à double filetage : 1/2 pouce x 1/2 pouce NPT
- Options de fil conducteur/câble
- Température moyenne
- Gaine flexible
- Têtes de connexion disponibles
- Émetteurs disponibles
Applications
- CVCR
FAQ
Foire aux questions
Q : Qu’est-ce qu’un RTD ?
R : Un RTD (détecteur de température à résistance) est un capteur dont la résistance change à mesure que sa température change. La résistance augmente à mesure que la température du capteur augmente. La relation résistance/température est bien connue et est reproductible dans le temps. Un RTD est un dispositif passif. Il ne produit pas de résultat par lui-même. Des dispositifs électroniques externes sont utilisés pour mesurer la résistance du capteur en faisant passer un faible courant électrique dans le capteur pour générer une tension.
Lire la suite : Comprendre les RTD
Q : Quelle est la résistance standard d'un RTD en platine ?
R : Télécharger le PDF : note d’application du tableau de températures de résistance RTD
Caractéristiques
Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.
Caractéristiques du type de produit
-
Type de capteur RTD Sonde de calcul de moyenne
-
Type d’élément Acier inoxydable
-
Matériau de l’élément Platine
-
Style de fil de raccord PTFE
Conditions d’utilisation
-
Température de fonctionnement (max) 200 °C [ 392 °F ]
Numéro de référence
-
Référence interne TE CAT-RTD0019
Documents associés
Fiches techniques et pages de catalogue
- TESS-ANDO-408-0000070 Anglais
