Aperçu
Raccourcissez le temps d’installation. Effectuez la préinstallation. Nos connecteurs séparables RSTF Raychem compacts, fiables et sûrs permettent d’économiser du temps et de l’argent.

Notre gamme de connecteurs séparables RSTF Raychem est conçue pour répondre aux défis techniques et économiques des parcs éoliens offshore, des postes offshore et des centrales solaires dernières générations.



Ils sont compatibles avec les appareillages et les transformateurs pour traversées d'interface F, tels que SIEMENS ENERGY Blue GIS avec Clean Air, et s'intègrent facilement dans l'espace restreint des derniers appareillages compacts.



Notre conception est facile à mettre en place, ne nécessitant qu'un seul installateur et permet de réduire le temps d'installation. Cela vous permet de connecter et de déconnecter rapidement les câbles des tours, marins et de réseau. Pour gagner du temps et réduire les coûts, les connecteurs Raychem RSTF peuvent être préinstallés et les câbles peuvent être pré-testés avant d'être connectés aux éoliennes offshore.



Conçus pour offrir une fiabilité élevée même dans des environnements difficiles, nos connecteurs Raychem RSTF ne nécessitent aucun entretien et résistent aux températures extrêmes, à l'humidité, à la corrosion et aux fortes vibrations.



Pour garantir des performances élevées, nous pouvons tester le câble que vous avez sélectionné et les connexions du blindage dans nos laboratoires. Nous pouvons également organiser une formation à l'installation. Chaque projet étant différent, nous sommes prêts à vous aider à créer une solution personnalisée grâce à notre équipe d'ingénieurs dédiée.



Bénéficiez d'une plus grande flexibilité et de nombreuses possibilités de connexion grâce à notre large gamme de connecteurs séparables adaptés à des sections de 70 mm² à 1 200 mm². Nous proposons également une large gamme d'accessoires pour réaliser des connexions en série, fixer les câbles à un rail ou à une structure, fournir des dispositifs d'extrémité et tester votre système de câbles.

  1. Propulser l’avenir des énergies renouvelables avec Raychem RSTF (anglais)

Nos connecteurs Raychem RSTF sont conçus pour permettre des performances, une fiabilité et une efficacité élevées pour les parcs éoliens offshore, les sous-stations offshore et la prochaine génération de parcs solaires. Découvrez comment.

  • Comment installer le connecteur de base blindé RSTF Raychem ? (anglais)

  • Comment installer le connecteur de couplage blindé RSTF Raychem ? (anglais)

  • Comment installer le parafoudre blindé RSTF Raychem ? (anglais)

Principales caractéristiques

  • Conception compacte pour câbles de sections comprises entre 70 mm² et 1200 mm²
  • Montage facile sur connecteur en T grâce à la conception et à une procédure d'installation simple
  • Courant continu nominal combiné pouvant atteindre 1800 A voire plus
  • Offre une grande variété d'applications pour plus de flexibilité dans le câblage des éoliennes
  • Testé pour un courant de court-circuit de 31,5 kA (sans avoir recours à un boîtier métallique)
  • Conception de parafoudre ZnO dernière génération sans intervalle
  • Sans entretien et résistant à la corrosion
  • Courant de décharge nominal : 10 kA disponible intégré dans la base ou le connecteur de raccordement

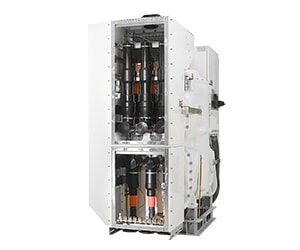

appareillage siemens
S'intègrent facilement dans les derniers appareillages compacts, y compris le SIEMENS ENERGY Blue GIS avec Clean Air.

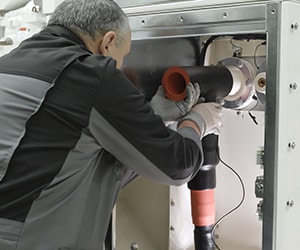

Installation facile
La conception facile à emboîter permet une installation rapide par un seul installateur, ce qui permet de gagner du temps et de réduire la main-d'œuvre.

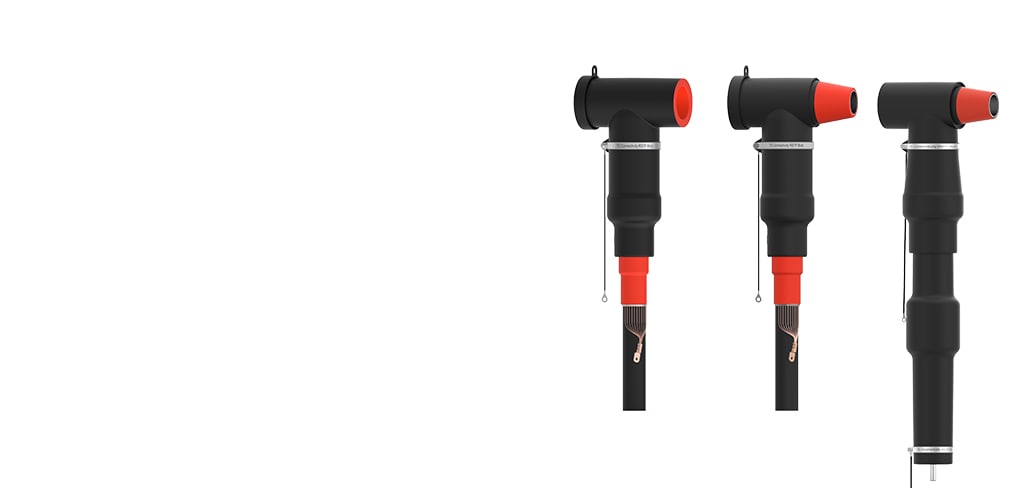

Plusieurs possibilités de connexion

Grâce à notre large gamme

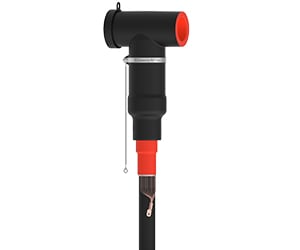

rstf-bc
CONNECTEURS DE BASE : Connecteur en T blindé pour bague de type F.

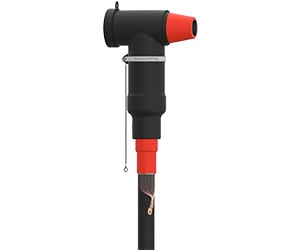

rstf-cc
CONNECTEURS DE COUPLAGE : pour les montages en série et en parallèle.

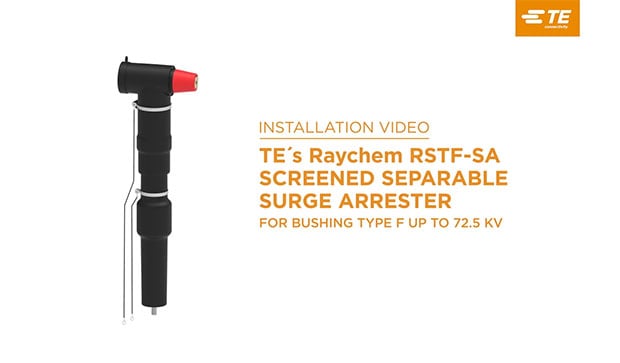

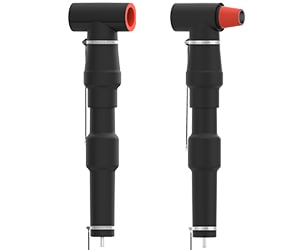

rstf-sa
PARAFOUDRES : disponibles en tant que connecteurs de base et de couplage.

Accessoires de raccordement, de fixation et d'isolation

Pour plus de modularité pour vos projets

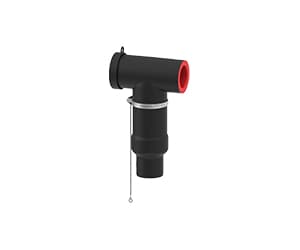

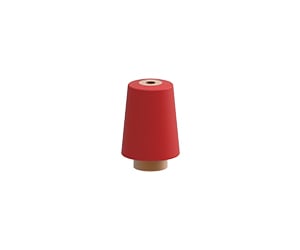

Bouchons obturateurs
BOUCHONS OBTURATEURS : fournissent un dispositif sans sortie

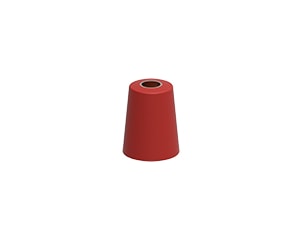

bouchon arrière
BOUCHONS ARRIÈRE : protégez et rendez étanche l'arrière du connecteur.
Fiche hors tension
FICHES HORS TENSION : permettent de fixer le connecteur à un rail ou à une structure.

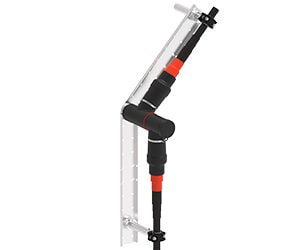

Supports de fixation
SUPPORTS DE FIXATION : pour la stabilité mécanique.
FAQ

Foire aux questions

Question : Proposez-vous, chez TE, des connecteurs séparables blindés pour des câbles jusqu'à 1 200 mm² ?

Réponse : Oui, nos connecteurs séparables blindés Raychem RSTF couvrent les grandes sections de câbles en cuivre ou en aluminium allant de 70 mm² à 1200 mm².



Question : Les connecteurs séparables blindés TE conviennent-ils aux câbles flexibles en cuivre de classe 5 ?

Réponse : Oui, nos kits de connecteurs séparables blindés Raychem RSTF comprennent des cosses à vis autocassantes compatibles avec les câbles flexibles en cuivre.



Question : Proposez-vous des accessoires de test pour les connecteurs séparables Raychem RSTF ?

Réponse : Oui, nous proposons des accessoires pour la connexion, la fixation, l'isolation et le test de nos connecteurs Raychem RSTF.



Question : Les connecteurs séparables blindés Raychem RSTF conviennent-ils aux environnements offshore ?

Réponse : Oui, nos connecteurs RSTF peuvent être utilisés dans les parcs éoliens terrestres et offshore. Ils sont fabriqués en caoutchouc modifié qui garantit des performances élevées même en cas de variations importantes de température, d'humidité élevée et de salinité.



Question : Qu'est-ce qui rend les connecteurs Raychem RSTF faciles à installer et rapides à mettre en place ?

Réponse : Aucun outil supplémentaire n'est nécessaire pour installer les connecteurs Raychem RSTF. Le connecteur mécanique possède une ou plusieurs vis autocassantes et peut être installé sans outil spécial tel qu'un outil de compression pour sertissage hexagonal ou un outil à enfoncer pour connecteurs à coincement conique.



Question : Peut-on raccorder différents types de câbles ?

Réponse : Oui. À l'aide d'un connecteur en T Raychem RSTF et d'un connecteur d'accouplement, il est possible de raccorder des câbles de sections, de constructions et de matériaux conducteurs différents.



Question : Quelles sont les différences d'application entre les systèmes à cône externe et les systèmes à cône interne ?

Réponse : Les deux systèmes sont adaptés et offrent différents avantages qui dépendent des exigences de votre application. Nous proposons à la fois des systèmes à cône externe et des systèmes à cône interne afin de vous garantir la solution la mieux adaptée à votre projet.

Nos connecteurs à cône externe Raychem RSTF offrent de multiples possibilités de connexion pour plus de flexibilité en matière de câblage et de conception. La gamme RSTF vous permet d'installer des câbles de dérivation au même endroit grâce à des connecteurs de couplage, de protéger votre équipement avec des parafoudres et de fixer, isoler et tester votre système avec une large gamme d'accessoires.
