Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données
Remarque : utilisez le dessin technique du produit pour vos réalisations.

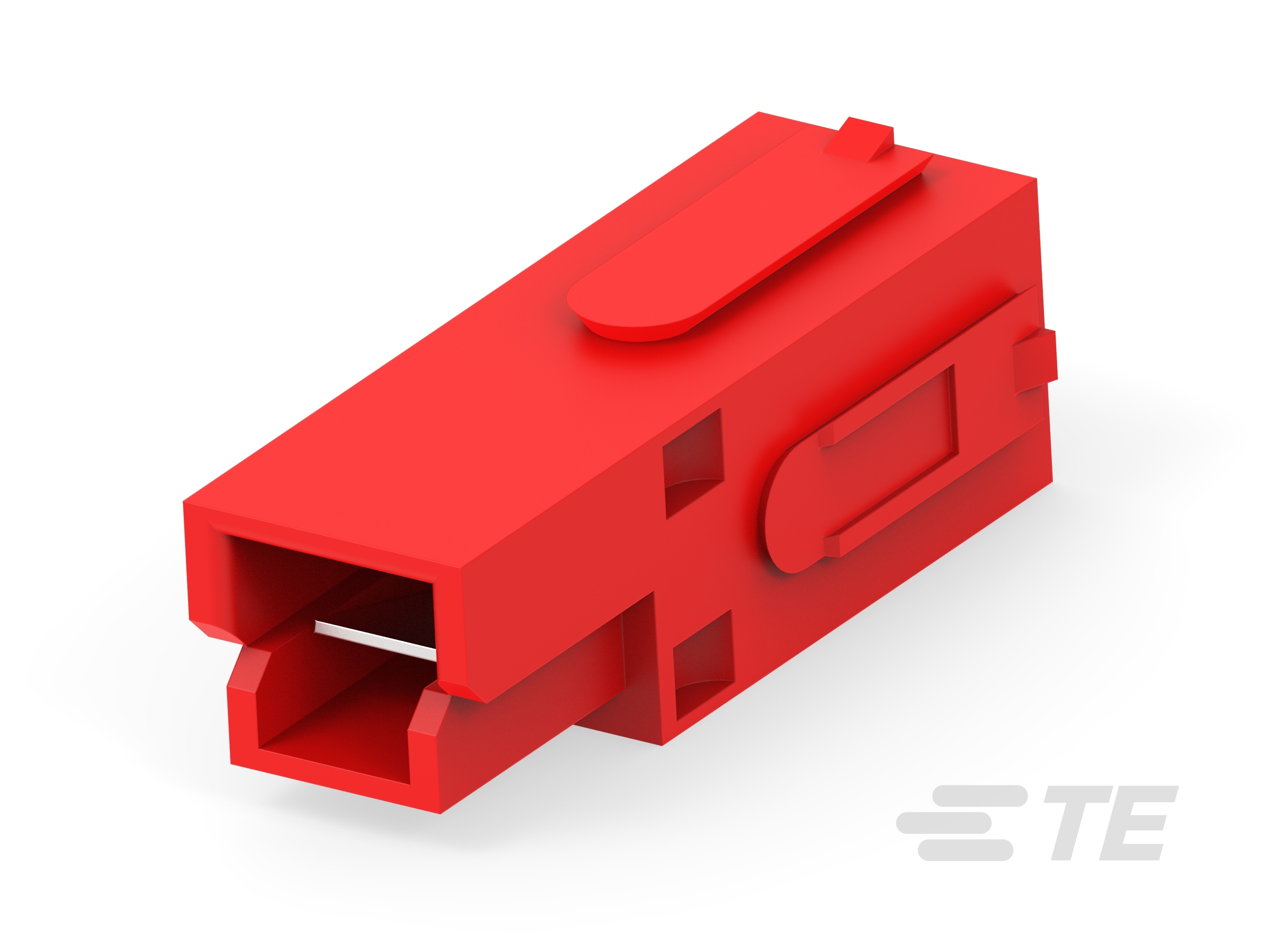

Caractéristiques du type de produit
-
Type de connecteur d’alimentation rectangulaire :
Boîtier
-
Type de boîtier et de connecteur :
Connecteur, Fiche
-
Système de connexion :
Fil à fil
-
Scellable :
Non
-
Le connecteur et le contact se terminent à :
Fil et câble
Fonctionnalités de configuration
-
Compatible avec le type de fil et de câble :
Fil isolé
-
Nombre de positions :
1
-
Nombre de positions d’alimentation :
1
-
Nombre de positions du signal :
0
-
Nombre de lignes :
1
Caractéristiques électriques
-
Tension de fonctionnement (VAC):
600
-
Tension de fonctionnement (VDC):
600
Fonctionnalités de contact
-
Courant nominal du contact (max) (A):
31
-
Rétention des contacts dans le boîtier :
Avec
-
Type de contact :
Lame
Caractéristiques de terminaison
-
Méthode de terminaison au fil et câble :
Sertissage et soudure
Fixation mécanique
-
Type de montage du connecteur :
Montage panneau
Caractéristiques du boîtier
-
Couleur du boîtier :
Rouge
-
Matériau du boîtier :
Polycarbonate
Dimensions
-
Longueur du produit :
24.71 mm [ .973 in ]
-
Largeur du produit :
8.05 mm [ .317 in ]
-
Hauteur du connecteur :
8.05 mm [ .317 in ]
-
Taille du fil (AWG):
18 – 12
-
Taille du fil (mm²):
.8 – 3
Conditions d’utilisation
-
Plage de température de fonctionnement :
-40 – 75 °C [ -40 – 167 °F ]
Fonctionnement/Application
-
Application du circuit :
Puissance
Normes de l’industrie
-
Compatible avec les produits conformes aux normes :
UL E28476
-
Compatible avec les produits conformes aux normes ou à la réglementation des agences :
CSA, UL
-
Indice d’inflammabilité UL :
UL 94V-2
-
Indice UL :
Certifié
-
Indice CSA :
Certifié, LR 7189
Caractéristiques de l’emballage
-
Quantité d’emballage :
200
-
Méthode d’emballage :
Pièce détachée
