Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

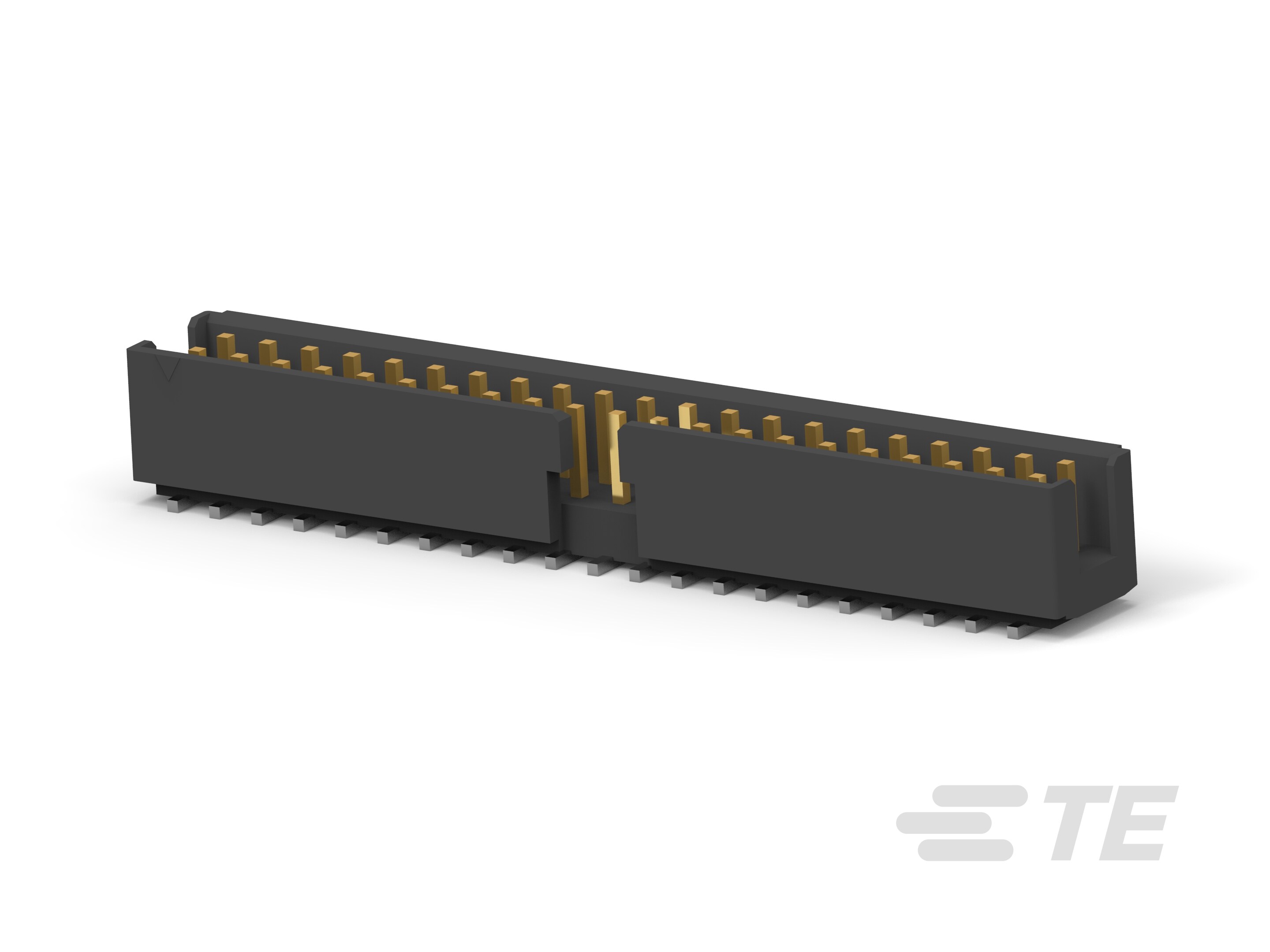

• Type de connecteur : Embase de montage pour circuit imprimé

• Système de connecteur : Carte-à-carte

• Type d'embase : Partiellement renforcé

• Se connecte à/au : Circuit imprimé

• Type de produit : Assemblage de connecteurs

• Superposable : Non

• État de chargement des contacts du connecteur : Entièrement chargé

• Nombre de positions de signaux : 50

• Orientation du montage pour circuit imprimé : Vertical

• Nombre de positions : 50

• Nombre de rangées : 2

• Tension de tenue diélectrique (max) (VAC): 500

• Tension de fonctionnement (VAC): 125

• Profil de connecteur : Standard

• Couleur principale : Noir

• Matériau de placage de la zone de contact PCB : Étain

• Matériau de base du contact : Laiton

• Longueur de la surface de connexion : 3.7 mm [ .145 in ]

• Disposition des contacts : En ligne

• Forme de contact : Carré

• Épaisseur du placage de l'extrémité de la zone de contact PCB : 2 µm [ 78.74 µin ]

• Dimension des bornes carrées d'accouplement : .5 mm [ .02 in ]

• Épaisseur du placage de la surface de contact : .1 µm [ 3.94 µin ]

• Finition du matériau de placage de la zone de contact PCB : Brillant

• Épaisseur du matériau du contact : .5 µm [ 19.69 µin ]

• Matériau du contact : Nickel

• Matériau du placage de la surface de contact : Or (Au)

• Type de contact : Broche

• Courant nominal du contact (max) (A): 2

• Dimensions des broches carrées : .5 mm [ .02 in ]

• Longueur des pattes et des broches : 2.8 mm [ .11 in ]

• Méthode de raccordement au PCB : Trou traversant – Soudure

• Type de montage : Montage sur carte

• Matériau du boîtier : PA9T GF

• Axe central (pas) : 2 mm [ .079 in ]

• Longueur du connecteur : 52.1 mm [ 2.051 in ]

• Hauteur du connecteur : 6.05 mm [ .238 in ]

• Largeur du connecteur : 6.1 mm [ .24 in ]

• Espacement de ligne à ligne : 2 mm [ .079 in ]

• Température nominale du boîtier : Élevé

• Plage de température de fonctionnement : -40 – 125 °C [ -40 – 257 °F ]

• Fonction du processus d'assemblage : Sans couvercle prise et le placement

• Application du circuit : Signal

• Normes compatibles : UL E28476

• Indice UL : Certifié

• Compatible avec les produits conformes aux normes ou à la réglementation des agences : UL

• Indice d'inflammabilité UL : UL 94V-0
