Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

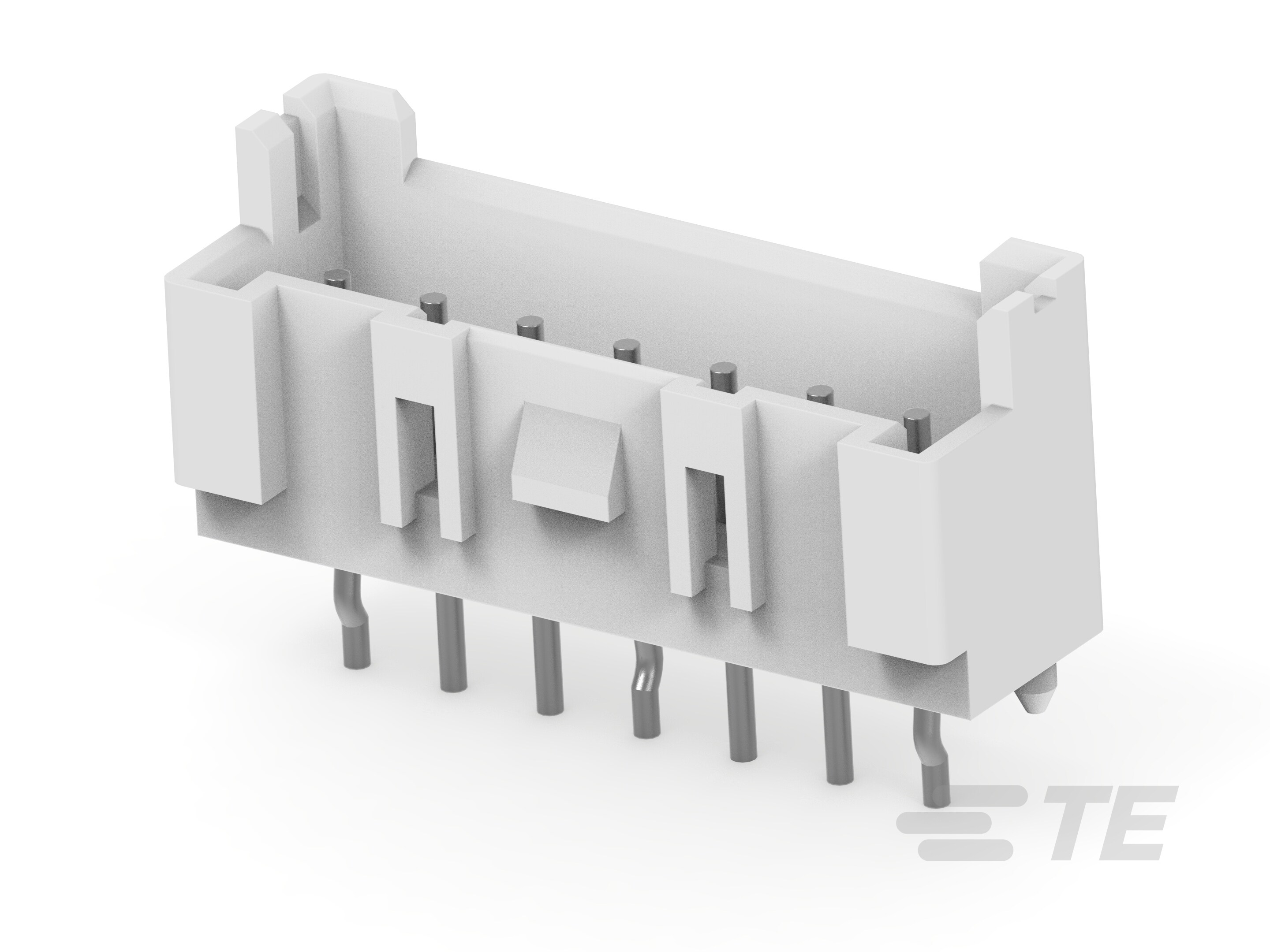

• Type de connecteur : Embase de montage pour circuit imprimé

• Système de connecteur : Fil à carte

• Type d'embase : Entièrement renforcé

• Étanche : Non

• Se connecte à/au : Circuit imprimé

• Type de produit : Assemblage de connecteurs

• État de chargement des contacts du connecteur : Entièrement chargé

• Orientation du montage pour circuit imprimé : Vertical

• Nombre de positions : 7

• Nombre de rangées : 1

• Tension de fonctionnement (VDC): 250

• Tension de fonctionnement (VAC): 250

• Couleur principale : Naturel

• Épaisseur du placage de la surface de contact : 2 – 5 µm [ 80 – 200 µin ]

• Finition du matériau de placage de la zone d'accouplement de contact : Brillant

• Diamètre de la broche d'accouplement : .6 mm [ .024 in ]

• Matériau de base du contact : Alliage de cuivre

• Disposition des contacts : En ligne

• Matériau du placage de la surface de contact : Étain (Sn)

• Type de contact : Broche

• Courant nominal du contact (max) (A): 4.2

• Longueur des pattes et des broches : 3.4 mm [ .133 in ]

• Diamètre des bornes et des pattes de raccordement : .6 mm [ .024 in ]

• Méthode de raccordement au PCB : Trou traversant – Soudure

• Type d'alignement du montage pour circuit imprimé : Bossage

• Type de retenue pour montage PCB : Coudé

• Type d'alignement de l'accouplement : Polarisation

• Maintien de la connexion : Avec

• Dispositif de montage sur panneau : Sans

• Support de montage pour PCB : Avec

• Alignement du montage PCB : Avec

• Type de montage : Montage sur carte

• Alignement de l'accouplement : Avec

• Matériau du boîtier : PBT

• Axe central (pas) : 2.5 mm [ .098 in ]

• Plage de température de fonctionnement : -55 – 105 °C [ -67 – 221 °F ]

• Application du circuit : Électricité et signaux

• Indice du fil incandescent : GWT 750 °C (sans flamme)

• Indice d'inflammabilité UL : UL 94V-0
