2388376-4

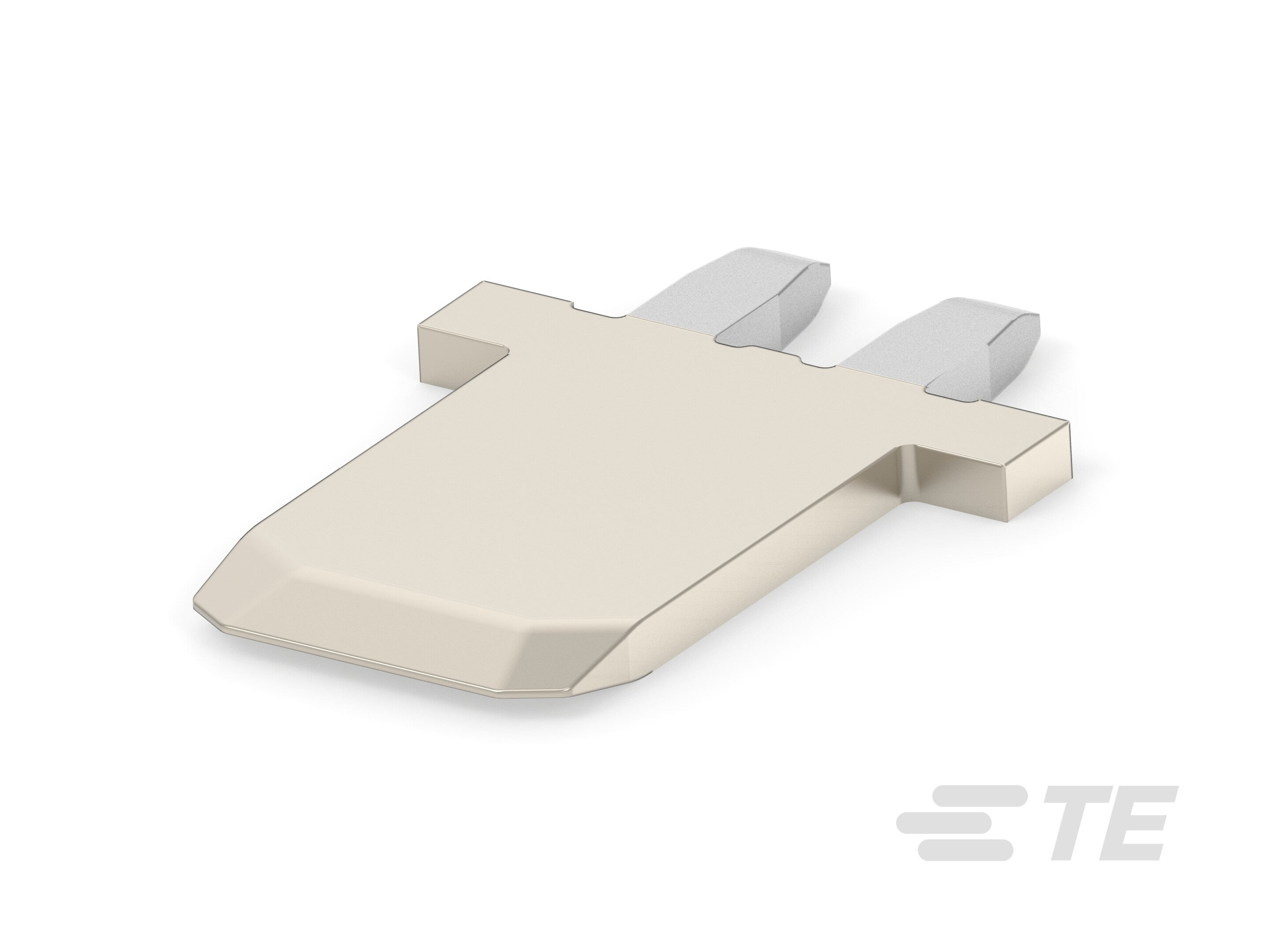

Tab, 7 mm [.276 in] Tab Width, Through Hole - Solder, Nickel / Tin Plating, Bag, Terminates To Printed Circuit Board, Straight, PCB Terminals
2388376-4
Tab, 7 mm [.276 in] Tab Width, Through Hole - Solder, Nickel / Tin Plating, Bag, Terminates To Printed Circuit Board, Straight, PCB Terminals
- Numéro de référence interne TE : 2388376-4
- Description interne de TE : POWER TAB TERM, PCB, BATT PLATFORM
-
Type de borne PCB : Patte
-
Épaisseur du PCB (recommandée) : 1.6 mm [ .063 in ]
-
Largeur de la languette d'accouplement : 7 mm [ .276 in ]
-
Épaisseur de la languette d'accouplement : .8 mm [ .031 in ]
-
Hauteur par rapport au PCB : 9.5 mm [ .37 in ]
Documents
Dessins techniques de produits
- TAB TERMINAL, PCB, BATTERY CONNECTOR ENG_CD_2388376_F2.pdf Anglais
Fichiers CAO
-
Télécharger le fichier ECAD
Téléchargez gratuitement le Library Loader pour convertir ce fichier dans votre outil ECAD. En savoir plus sur le modèle ECAD.
- PDF 3D 3D_CVM_CVM_2388376-4_A.pdf 3D
- Aperçu du produit ENG_CVM_CVM_2388376-4_A.2d_dxf.zip Anglais
- ENG_CVM_CVM_2388376-4_A.3d_igs.zip Anglais
- ENG_CVM_CVM_2388376-4_A.3d_stp.zip Anglais
Spécifications du produit
- Spécification de l'application ENG_SS_114-160168_A.pdf Anglais
Product And Material Test Reports
- Direct to PCB Battery Terminals ENG_PMTR_501-134145_A.pdf Anglais
- ENG_PMTR_502-161480_A.pdf Anglais
- ENG_PMTR_502-161412_A.pdf Anglais
