Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données
Remarque : utilisez le dessin technique du produit pour vos réalisations.

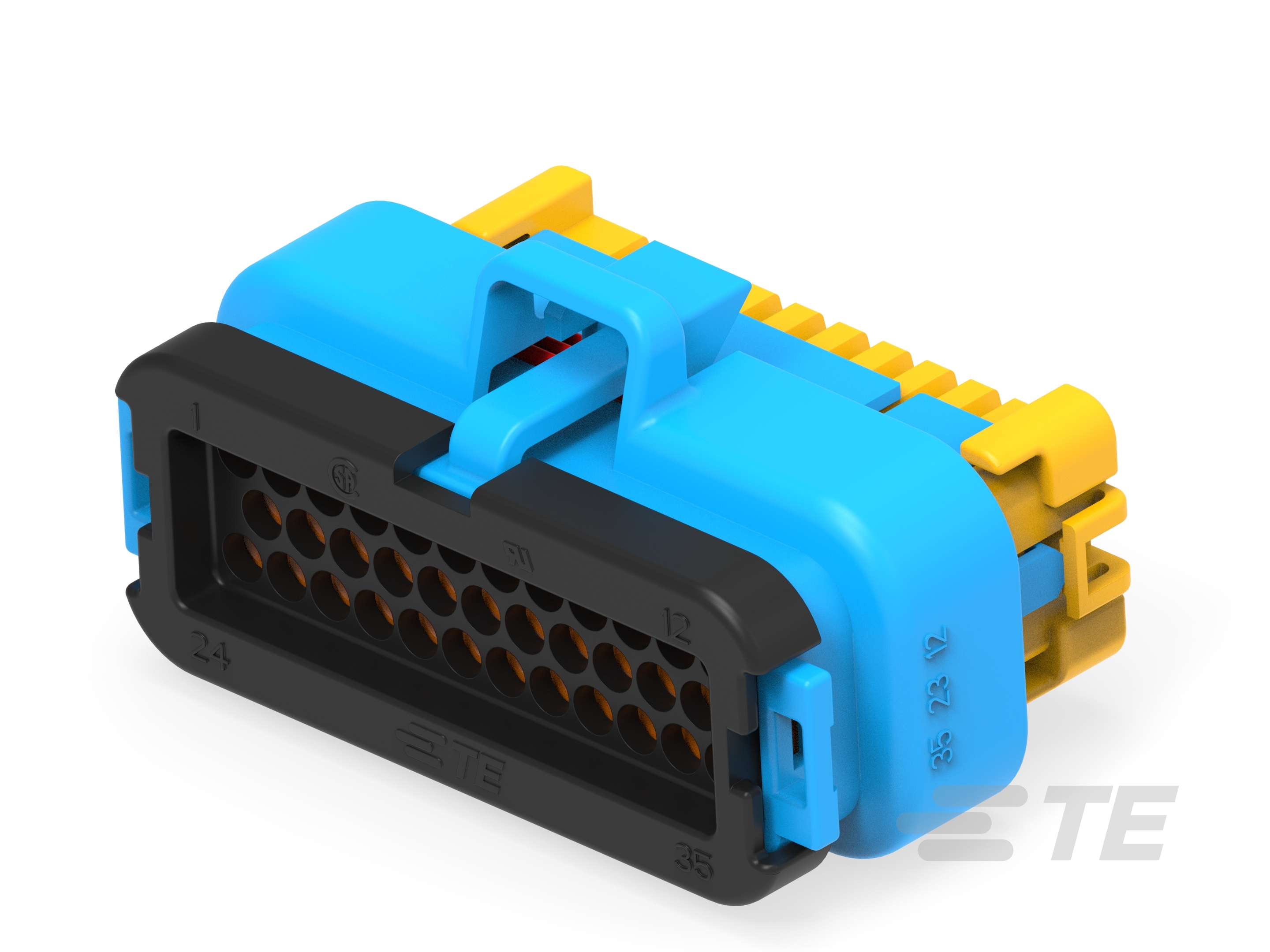

Caractéristiques du type de produit
-
Forme de boîtier et de connecteur :
Rectangulaire
-
Système de connexion :
Fil à carte
-
Type de boîtier et de connecteur :
Boîtier pour bornes femelles
-
Scellable :
Oui
-
Le connecteur et le contact se terminent à :
Fil et câble
-
Fonction de verrouillage principal :
Intégré dans le boîtier
-
Connecteur mixte et hybride :
Non
Fonctionnalités de configuration
-
Nombre de positions :
35
-
Nombre de lignes :
3
Caractéristiques électriques
-
Architecture de tension nominale (V):
250
Caractéristiques du corps
-
Couleur du produit primaire :
Bleu
-
Code du connecteur :
5
Fonctionnalités de contact
-
Type de contact :
Support
-
Diamètre de la broche d’accouplement :
1.3 mm [ .051 in ]
-
Courant nominal du contact (max) (A):
11
Fixation mécanique
-
Alignement de l’accouplement :
Avec
-
Type d’alignement de l’accouplement :
Clavette
-
Passe-fil :
Ajouter par accessoire
-
Type de montage du connecteur :
Montage sur câble (suspension libre)
-
Sécurité pour la position des bornes (TPA) :
Oui
Caractéristiques du boîtier
-
Ligne médiane (niveau) :
4 mm [ .16 in ]
Conditions d’utilisation
-
Température de fonctionnement (max) :
105 °C [ 221 °F ]
-
Plage de température de fonctionnement :
-40 – 105 °C [ -40 – 221 °F ]
Fonctionnement/Application
-
Application du circuit :
Électricité et signaux
Normes de l’industrie
-
Degré de protection :
IP6K7
Caractéristiques de l’emballage
-
Méthode d’emballage :
Boîte et plateau
-
Quantité d’emballage :
140
Autre
-
Compatible avec l’assurance de position de connecteur :
Oui
