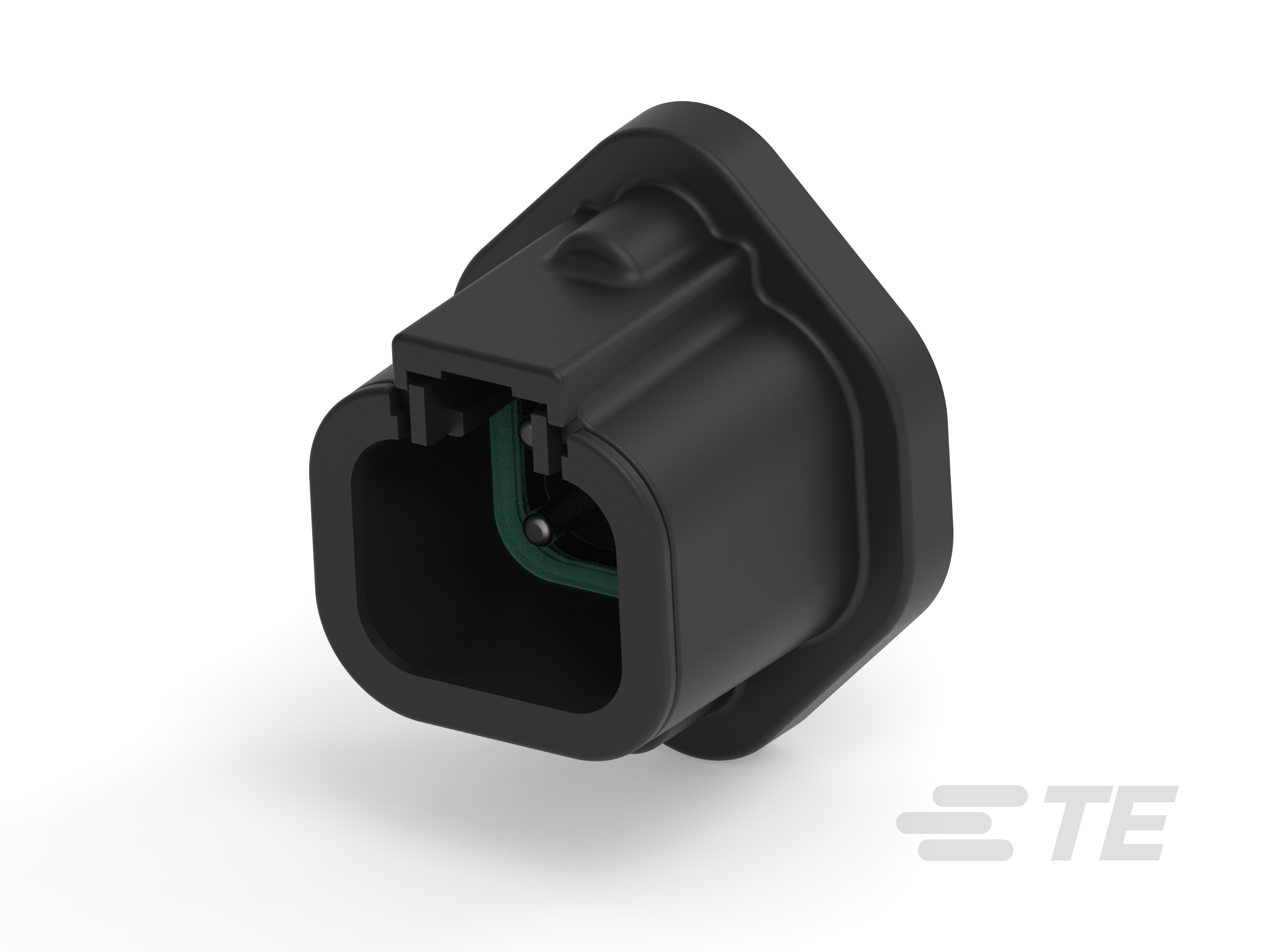

Name: DTP RECP ASM
Brand: DEUTSCH

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Caractéristiques du type de produit

Forme du connecteur : Rectangulaire
Type d'embase : Entièrement renforcé
Embase mixte et hybride : Non
Type de produit : Assemblage de connecteurs
Étanche : Oui
Système de connecteur : Fil à carte
Se connecte à/au : Fil et câble

Fonctionnalités de configuration

Nombre de sections : 1
Nombre de positions de signaux : 0
Orientation du montage pour circuit imprimé : Vertical
Nombre de positions : 4
Nombre de rangées : 2

Caractéristiques électriques

Tension nominale (V): 12 | 24
Tension nominale (max) (VDC): 12 | 24 | 48
Tension nominale (max) (VAC): 250
Tension de fonctionnement (VDC): 250
Tension de fonctionnement (VAC): 250

Caractéristiques du corps

Couleur principale : Noir

Fonctionnalités de contact

Type de contact : Broche
Diamètre de la broche d'accouplement : 2.39 mm [ .094 in ]
Courant nominal du contact (max) (A): 25
Matériau du placage de la surface de contact : Étain (Sn)

Caractéristiques de terminaison

Méthode de raccordement au PCB : Trou traversant – Soudure

Fixation mécanique

Alignement du montage PCB : Avec
Alignement de l'accouplement : Avec
Type de retenue pour montage PCB : Vis de montage
Trous de montage : Avec
Support de montage pour PCB : Avec
Type de maintien de la connexion : Interface de verrouillage
Dispositif de montage sur panneau : Avec
Type de montage : Montage panneau

Caractéristiques du boîtier

Axe central (pas) : 10.16 mm [ .4 in ]

Dimensions

Hauteur par rapport au PCB : 26.8 mm [ 1.055 in ]
Longueur du connecteur : 26.8 mm [ 1.055 in ]
Épaisseur du PCB (recommandée) : .78 – 3.18 mm [ .031 – .125 in ]
Largeur du connecteur : 34.93 mm [ 1.375 in ]

Conditions d’utilisation

Température de fonctionnement (max) : 125 °C [ 257 °F ]
Plage de température de fonctionnement : '-55 – 125 °C [ -67 – 257 °F ]

Fonctionnement/Application

Blindé : Non
Application du circuit : Puissance

Normes de l’industrie

Indice d'inflammabilité UL : Non testé
Indice IP : IP68 | IP6K9K

Caractéristiques de l’emballage

Type de conditionnement : Boîte
Quantité par emballage : 384

Autre

Références des interfaces : DTP04-4P

0942318R02

Vertical, Wire-to-Board, 4 Position, 2 Row, 10.16mm [.4in] Centerline, Tin (Sn), Sealable, Wire & Cable, 25A Contact Current Rating (Max), DEUTSCH DTP

0942318R02

Vertical, Wire-to-Board, 4 Position, 2 Row, 10.16mm [.4in] Centerline, Tin (Sn), Sealable, Wire & Cable, 25A Contact Current Rating (Max), DEUTSCH DTP
