Name: COMB HSG JPT/SPT P.
Brand: TE Connectivity (TE)

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

Características do tipo do produto

Forma do conector e invólucro : Retangular
Conector misto e híbrido : Sim
Tipo de conector e invólucro : Alojamento para terminais fêmeas
Sistema de conectores : Fio a placa
Selável : Não
Recurso de bloqueio primário : Integrado ao alojamento
Conector e contato terminam para : Fio e cabo

Recursos de configuração

Número de posições : 8
Número de linhas : 3

Características do corpo

Cor do produto primário : Preto

Recursos de contato

Tamanho do contato : 2.8 mm, 4.8mm

Acessório mecânico

Garantia da posição do terminal : Não

Características da habitação

Inclinação da linha central : 8.5 mm [ .33 in ]

Dimensões

Altura do conector : 44.85 mm [ 1.76 in ]
Comprimento do produto : 46.2 mm [ 1.82 in ]
Espaçamento entre linhas : 9.4 mm [ .37 in ]
Largura do produto : 24 mm [ .94 in ]

Operação/Aplicação

Aplicação do circuito : Energia

Outro

Garantia de Posição do Conector capaz : Não

1-881570-4

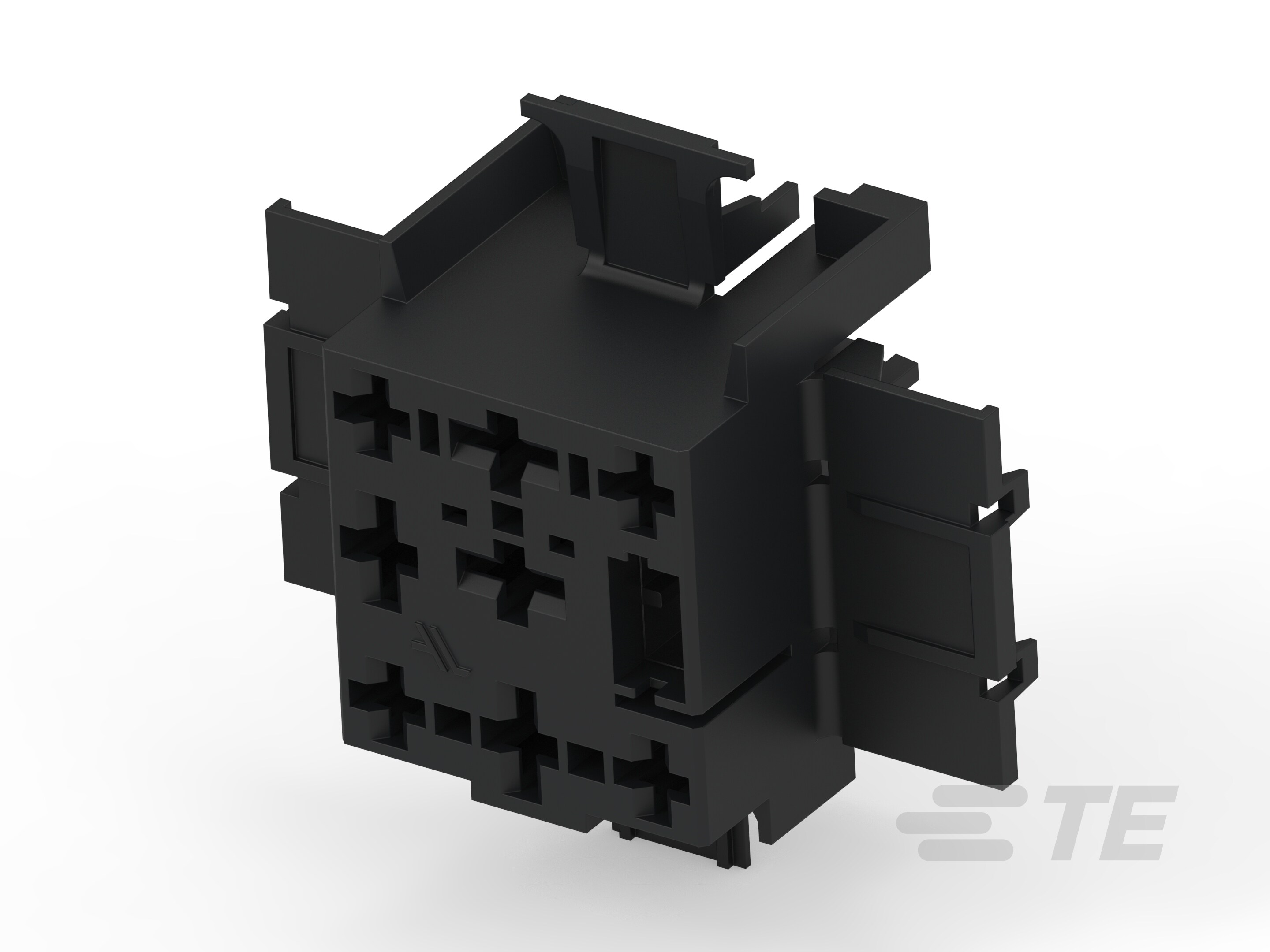

8 Position Housing, Housing for Female Terminals, Wire-to-Board, 8.5 mm [.33 in] Centerline, Black, Wire & Cable, Power

1-881570-4

8 Position Housing, Housing for Female Terminals, Wire-to-Board, 8.5 mm [.33 in] Centerline, Black, Wire & Cable, Power

Número de posições : 8

Tipo de conector e invólucro : Alojamento para terminais fêmeas

Sistema de conectores : Fio a placa

Inclinação da linha central : 8.5 mm [ .33 in ]

Selável : Não

Documentos

Desenho do produto

Arquivos CAD

Notificação de Alteração de Produtos

Características

Características do tipo do produto

Forma do conector e invólucro : Retangular

Conector misto e híbrido : Sim

Tipo de conector e invólucro : Alojamento para terminais fêmeas

Sistema de conectores : Fio a placa

Selável : Não

Recurso de bloqueio primário : Integrado ao alojamento

Conector e contato terminam para : Fio e cabo

Recursos de configuração

Número de posições : 8

Número de linhas : 3

Características do corpo

Cor do produto primário : Preto

Recursos de contato

Tamanho do contato : 2.8 mm, 4.8mm

Acessório mecânico

Garantia da posição do terminal : Não

Características da habitação

Inclinação da linha central : 8.5 mm [ .33 in ]

Dimensões

Altura do conector : 44.85 mm [ 1.76 in ]

Comprimento do produto : 46.2 mm [ 1.82 in ]

Espaçamento entre linhas : 9.4 mm [ .37 in ]

Largura do produto : 24 mm [ .94 in ]

Operação/Aplicação

Aplicação do circuito : Energia

Outro

Garantia de Posição do Conector capaz : Não
