Densité standard : signaux jusqu'à 13 A
Les connecteurs de la série 1 sont conçus pour pouvoir intégrer plusieurs combinaisons de signaux et de circuits coaxiaux dans le même boîtier, grâce à l'utilisation de contacts Multimate durables. Ces contacts mâles et femelles comprennent des contacts de type III+ et coaxiaux subminiatures, interchangeables dans la même cavité Multimate. Les contacts de type III+ (diamètre de broche 1,57 mm) sont capables de transporter un maximum de 13 ampères lorsqu'ils sont sertis à un fil. Des contacts de type III à souder et des contacts à bornes pour les circuits imprimés sont également disponibles. Les différents types de dispositions des connecteurs permettent de réaliser des connexions standards ou inversées avec un nombre de positions allant de 4 à 37.
Caractéristiques du produit

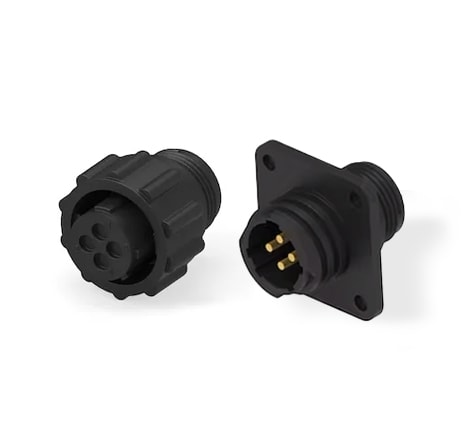

Connecteur circulaire en plastique série 1
- Connecteur à densité standard : signaux jusqu'à 25 A (également
disponible en étanche) - 4 à 37 positions
- Compatible avec les contacts mâles et femelles Multimate de taille 16
- Étanche conformément à la norme IEC IP67
- Tailles : 11-4, 13-7, 13-9, 17-9, 17-14, 17-16, 23-19, 23-24, 23-37
- Version étanche résistante aux UV disponible
Mark Zitto, ingénieur produit chez TE Automatisation & Contrôle, présente les connecteurs circulaires en plastique, leurs avantages et les nombreuses applications dans lesquelles ils peuvent être utilisés.
