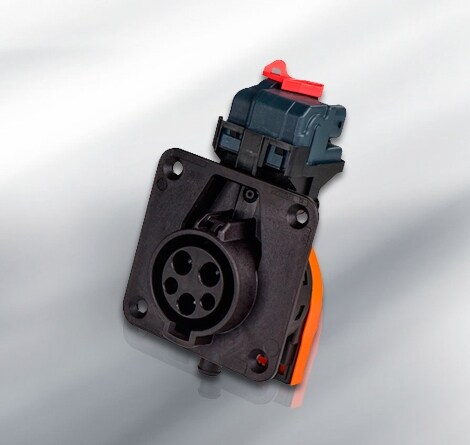

AMP+ 充電インレット、タイプ 1 (北米および日本)

AMP+ 充電インレット タイプ 1 は、現在、特に北米市場と日本市場向けに設計されており、複数のオプションを備えた AC バージョンおよび CCS バージョンとして用意されています。タイプ 1 AMP+ 充電インレットは、SAE J1772 (IEC 62196-2) および IEC 62196-3 の規格と仕様に適合しています。統合された TE Connectivity 設計ロック デバイスおよび温度検知機能は、性能と信頼性が向上しています。

性能の概要

タイプ 1 (北米および日本)
AMP+ 充電インレット

性能/
技術情報
第 1 世代
AC タイプ 1
第 2 世代
AC タイプ 1
第 2 世代
CCS タイプ 1
該当する標準 SAE J1772
(IEC 62196-2)
SAE J1772
(IEC 62196-2)
IEC 62196-3
相数 単相 単相 単相
ワイヤ サイズ AC 6 mm² 6 mm² 6 mm²
最大電流 AC 32 A 32 A 32 A
最大電圧 AC 250 V 250 V 250 V
ワイヤ サイズ DC 50 mm²
最大電流 DC 200 A
最大電圧 DC 600 V
IP 保護 (嵌合時) IP44 IP44 IP44
IP 保護 (背面) IP44 IP67 IP67
アクチュエータ サード パーティ
TE 純正 TE 純正
IP 保護 (アクチュエータ) IP54 IP67 IP67
LED 制御 付属
温度センサ PT1000/NTC NTC NTC
フロント フラップ 付属
振動レベル 2 2 2
使用温度 -30 °C および +50 °C -30 °C および +50 °C -30 °C および +50 °C
リファレンス キットの図 114-94163-1 2368475 2337006
取付適用規格 114-94163-1 114-94652 114-94648 (90°) /
114-94649 (180°)
製品規格 108-94779 108-94777
製品規格アクチュエータ 108-94519 108-94519
ケーブル アセンブリの図 2208876, 2208877
