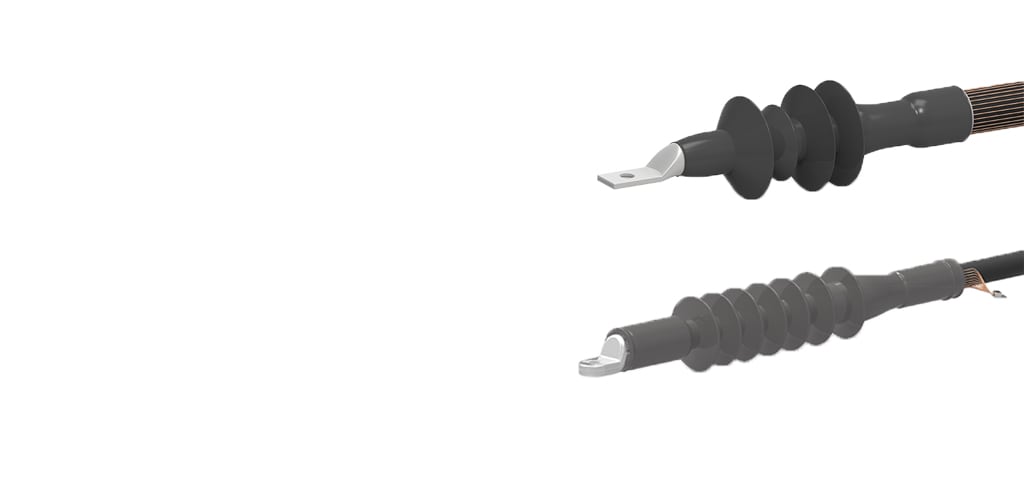

Terminaciones contráctiles en frío

RAYCHEM

Nuestras terminaciones contráctiles en frío Raychem CST están diseñadas para cables poliméricos de hasta 42 kV siguiendo CENELEC HD 629.1 y hasta 35 kV de acuerdo con IEEE 404. El CST está hecho de silicona líquida con alta resistencia a la conducción eléctrica superficial y división, lo que lo hace adecuado para su uso en aplicaciones interiores y exteriores CST/O.

Más Menos

Características del producto

Aislamiento: XLPE/EPR

Producto	Núm. de pieza de TE	Documentos	Disponibilidad del producto de la terminación del cable de potencia	Instrucciones de instalación	Tecnología de la terminación del cable de potencia	Clase de voltaje de la terminación del cable de potencia	Estilo de la protección de apantallado del cable	Cantidad de núcleos	Intervalo de la sección transversal	Diámetro del material aislante de la terminación del cable de potencia	Blindaje	Collarines por fase	Diámetro interior del collarín	Diámetro exterior de la funda	Longitud de la terminación	Longitud (instalado)	Conectores mecánicos incluidos	Agarradera mecánica incluida (M12, conductor)	Agarradera mecánica incluida (M16, conductor)	Agarradera mecánica incluida (protección de apantallado)
CSTO-152J	EH8273-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 15 kV	JCN	1	-	-	16.5 – 27 mm	-	4	73.66 mm	27.94 mm	-	320.04 mm	No	-	-	No
CSTO-154J	EH8275-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 15 kV	JCN	1	-	-	32.5 – 52 mm	-	4	86.36 mm	40.64 mm	-	332.74 mm	No	-	-	No
CSTO-152G	EH8455-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 15 kV	Cinta de cobre, Cinta de cobre, Cinta de cobre	1	-	-	16.5 – 27 mm	-	4	73.66 mm	27.94 mm	-	320.04 mm	No	-	-	No
CSTI-10-2535-SC-T	2197666-1	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	1	25 – 35 mm²	11.7 – 18 mm	-	3	38 mm	-	289 mm	1000 mm	-	-	-	-
CSTI-10-5015-SC-T	2197666-2	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	1	25 – 630 mm²	18 – 26 mm	-	3	42 mm	39 mm	296 mm	1000 mm	-	-	-	-
CSTI-10-1840-SC-T	2197666-3	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	1	25 – 630 mm²	26 – 35 mm	-	3	48 mm	49 mm	304 mm	1000 mm	-	-	-	-
CSTI-10-4063-SC-T	2197666-4	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	1	25 – 630 mm²	34 – 42 mm	-	3	54 mm	56.5 mm	309 mm	1000 mm	-	-	-	-
CSTO-10-2535-SC	2197668-1	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	1	25 – 630 mm²	11.7 – 18 mm	-	4	70 mm	-	289 mm	1000 mm	-	-	-	-
CSTO-10-5015-SC-T	2197668-2	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	1	25 – 630 mm²	18 – 26 mm	-	4	74 mm	39 mm	296 mm	1000 mm	-	-	-	-
CSTO-10-1840-SC-T	2197668-3	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	1	25 – 630 mm²	26 – 35 mm	-	4	80 mm	49 mm	304 mm	1000 mm	-	-	-	-
CSTO-10-4063-SC-T	2197668-4	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	1	25 – 630 mm²	34 – 42 mm	-	4	86 mm	56.5 mm	309 mm	1000 mm	-	-	-	-
CSTI-12-7018-SC-T	2259523-2	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-10-2535-T	2259766-1	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	3	25 – 630 mm²	16 – 19 mm	Cinta de acero	3	38 mm	54 mm	289 mm	1000 mm	-	-	-	-
CSTI-10-5015-T	2259766-2	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	3	25 – 630 mm²	18 – 26 mm	Cinta de acero	3	42 mm	72 mm	296 mm	1000 mm	-	-	-	-
CSTI-10-1840-T	2259766-3	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	3	25 – 630 mm²	26 – 35 mm	Cinta de acero	3	48 mm	95 mm	304 mm	1000 mm	-	-	-	-
CSTI-10-4050-T	2259766-4	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	3	25 – 630 mm²	34 – 42 mm	Cinta de acero	3	54 mm	102 mm	309 mm	1000 mm	-	-	-	-
CSTO-10-2535-T	2259767-1	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	3	25 – 630 mm²	16 – 19 mm	Cinta de acero	4	70 mm	54 mm	289 mm	1000 mm	-	-	-	-
CSTO-10-5015-T	2259767-2	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	3	25 – 630 mm²	18 – 26 mm	Cinta de acero	4	74 mm	72 mm	296 mm	1000 mm	-	-	-	-
CSTO-10-1840-T	2259767-3	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	3	25 – 630 mm²	26 – 35 mm	Cinta de acero	4	80 mm	95 mm	304 mm	1000 mm	-	-	-	-
CSTO-10-4050-T	2259767-4	Ilustraci\u00F3n del producto	China	-	Cono de estrés	≤ 17.5 kV	Cinta	3	25 – 630 mm²	34 – 42 mm	Cinta de acero	4	86 mm	102 mm	309 mm	1000 mm	-	-	-	-
CSTO-3131-GB01	CZ4070-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-3132-ML-4-13	EP5633-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	Cable	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-3142-ML-6-17	EP5634-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	Cable	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-3121-GB01	CZ4068-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-3131-GB01	CZ4069-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-3141-GB01	CZ4071-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-3141-GB01	CZ4072-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-5122-ML-1-13	EF1622-011	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 24 kV	Cable	1	25 – 95 mm²	17.9 – 25 mm	-	3	49 – 75 mm	34 mm	-	-	Sí	Sí	No	Sí
CSTI-5132-ML-4-13	EF1623-011	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 24 kV	Cable	1	95 – 240 mm²	25 – 32 mm	-	3	49 – 75 mm	50 mm	-	-	Sí	Sí	No	Sí
CSTI-5142-ML-6-17	EF1624-011	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 24 kV	Cable	1	300 – 400 mm²	32.6 – 37.8 mm	-	3	49 – 75 mm	58 mm	-	-	Sí	No	No	Sí
CSTI-5152-ML-7-17	EF1625-011	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 24 kV	Cable	1	500 – 630 mm²	42.6 – 49.2 mm	-	3	49 – 75 mm	58 mm	-	-	Sí	No	Sí	Sí
CSTO-5122-ML-1-13	EF1626-011	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 24 kV	Cable	1	25 – 630 mm²	17.9 – 25 mm	-	4	80 – 105 mm	34 mm	-	-	Sí	Sí	No	Sí
CSTO-5132-ML-4-13	EF1627-011	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 24 kV	Cable	1	25 – 630 mm²	25 – 32 mm	-	4	80 – 105 mm	50 mm	-	-	Sí	Sí	No	Sí
CSTO-5142-ML-6-17	EF1628-011	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 24 kV	Cable	1	25 – 630 mm²	32.6 – 37.8 mm	-	4	80 – 105 mm	58 mm	-	-	Sí	No	Sí	Sí
CSTO-5152-ML-7-17	EF1629-011	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 24 kV	Cable	1	25 – 630 mm²	42.6 – 49.2 mm	-	4	80 – 105 mm	58 mm	-	-	Sí	No	Sí	Sí
CSTO-282J	EH7831-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 28 kV	JCN	1	-	-	16.5 – 27 mm	-	4	73.66 mm	27.94 mm	-	320.04 mm	No	-	-	No
CSTO-283J	EH7832-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 28 kV	JCN	1	-	-	24.5 – 34.5 mm	-	4	78.74 mm	33.02 mm	-	327.66 mm	No	-	-	No
CSTO-284J	EH7833-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 28 kV	JCN	1	-	-	32.5 – 52 mm	-	4	86.36 mm	40.64 mm	-	332.74 mm	No	-	-	No
CSTO-153J	EH8274-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 15 kV	JCN	1	-	-	24.5 – 34.5 mm	-	4	78.74 mm	33.02 mm	-	327.66 mm	No	-	-	No
CSTO-282G	EH8276-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 28 kV	Cinta de cobre, Cinta de cobre, Cinta de cobre	1	-	-	16.5 – 27 mm	-	4	73.66 mm	27.94 mm	-	320.04 mm	No	-	-	No
CSTO-283G	EH8277-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 28 kV	Cinta de cobre, Cinta de cobre, Cinta de cobre	1	-	-	24.5 – 34.5 mm	-	4	78.74 mm	33.02 mm	-	327.66 mm	No	-	-	No
CSTO-284G	EH8278-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 28 kV	Cinta de cobre, Cinta de cobre, Cinta de cobre	1	-	-	32.5 – 52 mm	-	4	86.36 mm	40.64 mm	-	332.74 mm	No	-	-	No
CSTO-153G	EH8456-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 15 kV	Cinta de cobre, Cinta de cobre, Cinta de cobre	1	-	-	24.5 – 34.5 mm	-	4	78.74 mm	33.02 mm	-	327.66 mm	No	-	-	No
CSTO-154G	EH8457-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 15 kV	Cinta de cobre, Cinta de cobre, Cinta de cobre	1	-	-	32.5 – 52 mm	-	4	86.36 mm	40.64 mm	-	332.74 mm	No	-	-	No
CSTO-152J-CP0	EJ0441-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-152J-CP2	EJ0443-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-152J-CP3	EJ0444-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-282J-CP0	EJ0448-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-282J-CP2	EJ0450-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-282J-CP3	EJ0480-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-283J-CP4	EJ0781-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-283J-CP5	EJ0784-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-153G-CL7	EJ0801-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-154G-CL8	EJ0802-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-154G-CL9	EJ0805-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-282G-CL1	EJ0807-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-282G-CL3	EJ0808-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-282G-CL2	EJ0809-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-283G-CL4	EJ0810-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-283G-CL5	EJ0811-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-283G-CL6	EJ0812-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-284G-CL7	EJ0813-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-284G-CL8	EJ0814-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-284G-CL9	EJ0815-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-154J-CL9	EJ3222-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-153G	EK3280-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-152G	EK4346-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-6132-ML-2-13	EK6583-011	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 36 kV	Cable	1	95 – 150 mm²	27.8 – 33.5 mm	-	7	73 – 100 mm	46 mm	-	-	Sí	Sí	No	Sí
CSTO-6142-ML-6-17	EK6954-011	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 36 kV	Cable	1	50 – 1000 mm²	32.4 – 42.8 mm	-	7	135 – 165 mm	56 mm	-	-	Sí	No	Sí	Sí
CSTI-6142-ML-6-17	EK7005-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 36 kV	Cable	1	185 – 400 mm²	32.4 – 42.8 mm	-	7	73 – 100 mm	56 mm	-	-	Sí	No	Sí	Sí
CSTI-154G	EK7014-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-152J	EK7015-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-153J	EK7016-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-154J	EK7017-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-282G	EK7018-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-283G	EK7020-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-284G	EK7021-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-282J	EK7022-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-283J	EK7023-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTIL-154G	EK7026-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 15 kV	Cinta de cobre, Cinta de cobre, Cinta de cobre	1	-	-	32.5 – 52 mm	-	4	86.36 mm	40.64 mm	-	332.74 mm	No	No	-	No
CSTOL-154G	EK7027-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTOL-284G	EK7029-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTIL-284G	EK7121-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 28 kV	Cinta de cobre, Cinta de cobre, Cinta de cobre	1	-	-	32.5 – 52 mm	-	4	86.36 mm	40.64 mm	-	332.74 mm	No	No	-	No
CSTIL-154J	EK7124-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 15 kV	Cable	1	-	-	32.5 – 52 mm	-	4	86.36 mm	40.64 mm	-	332.74 mm	No	No	-	No
CSTIL-284J	EK7131-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	≤ 28 kV	Cable	1	-	-	32.5 – 52 mm	-	4	86.36 mm	40.64 mm	-	332.74 mm	No	No	-	No
CSTOL-154J	EK7226-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTOL-284J	EK7228-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTI-6122-ML-1-13	EK7721-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 36 kV	Cable	1	50 – 70 mm²	24.5 – 28.4 mm	-	7	73 – 100 mm	42 mm	-	-	Sí	Sí	No	Sí
CSTI-6132-ML-4-13	EK7722-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 36 kV	Cable	1	95 – 150 mm²	27.8 – 33.5 mm	-	7	73 – 100 mm	46 mm	-	-	Sí	Sí	No	Sí
CSTI-6152-ML-7-13	EK7723-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 36 kV	Cable	1	500 – 630 mm²	42.6 – 49.2 mm	-	7	73 – 100 mm	63 mm	-	-	Sí	Sí	No	Sí
CSTI-6162-ML-8-21	EK7724-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 36 kV	Cable	1	800 – 1000 mm²	49.2 – 58.8 mm	-	7	73 – 100 mm	75 mm	-	-	Sí	No	No	Sí
CSTO-6122-ML-1-13	EK7725-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 36 kV	Cable	1	50 – 1000 mm²	24.5 – 28.4 mm	-	8	135 – 165 mm	42 mm	-	-	Sí	Sí	No	Sí
CSTO-6132-ML-4-13	EK7726-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 36 kV	Cable	1	50 – 1000 mm²	27.8 – 33.5 mm	-	8	135 – 165 mm	46 mm	-	-	Sí	Sí	No	Sí
CSTO-6152-ML-7-13	EK7727-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 36 kV	Cable	1	50 – 1000 mm²	42.6 – 49.2 mm	-	8	135 – 165 mm	63 mm	-	-	Sí	Sí	No	Sí
CSTO-6162-ML-8-21	EK7728-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 36 kV	Cable	1	50 – 1000 mm²	49.2 – 58.8 mm	-	8	135 – 165 mm	75 mm	-	-	Sí	No	No	Sí
CSTO-153G-CL8	EK8869-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-6132-ML-2-13	EK9348-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	Inglés	Aplicado en frío, Contráctil en frío	≤ 36 kV	Cable	1	50 – 1000 mm²	27.8 – 33.5 mm	-	8	135 – 165 mm	46 mm	-	-	Sí	Sí	No	Sí
CSTO-153J-SL1	EK9872-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-153G-SL1	EL5248-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No
CSTO-153J-CP5	EL9273-000	Ilustraci\u00F3n del producto	AMÉRICA	Inglés	Aplicado en frío, Contráctil en frío	-	-	1	-	-	-	-	-	-	-	-	-	-	-	No

Descripción General

Nuestras terminaciones contráctiles en frío Raychem CST están disponibles para aplicaciones en interiores (CSTI) y exteriores (CSTO).

Nuestras terminaciones contráctiles en frío Raychem CST están hechos de material de caucho de silicona líquida de alto rendimiento que está especialmente formulado para un alto seguimiento y resistencia a la división.

El cono de tensión extralargo ayuda en el posicionamiento correcto y la masilla de relleno de vacío integrada elimina la necesidad de grasa de silicona. La masilla de sellado para el extremo de la agarradera está integrada en la terminación expandida, eliminando la necesidad de cintas de sellado adicionales. Estas terminaciones ofrecen un sistema confiable, rápido y fácil de instalar para ayudar a garantizar un servicio sin problemas y mantener una alta confiabilidad de la red. Los componentes clave se expanden previamente en un sistema de retención, lo que permite una instalación ordenada en entornos compactos en el cable preparado.

Nuestras agarraderas mecánicas de perno de corte de alcance admiten una instalación y un servicio confiables y se pueden suministrar con el kit.

Los componentes de terminación contráctil en frío tienen una trazabilidad completa a las materias primas y cumplen con los siguientes estándares internacionales: IEEE-48, IEC 61238-1, GB 9327, GB 12706.4, CENELEC HD 629.1 (incluye IEC, BS, VDE y otras especificaciones internacionales).

Características principales

Fácil de instalar en espiral de fácil liberación
Resistente a los productos químicos y a los hongos
Alta resistencia a la intemperie, los rayos UV y al ozono
Material de silicona hidrófobo para repeler el agua

No inflamable
Control de tensión geométrica integrado y extralargo y masilla de relleno de vacíos para reducir los errores de posicionamiento de terminación
Excelentes propiedades eléctricas, incluida una buena resistencia a la conducción eléctrica superficial y una alta resistencia dieléctrica

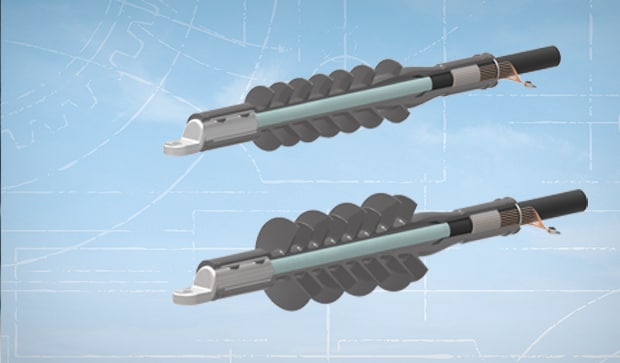

Terminaciones contráctiles en frío

Mejora de la conectividad de la red

Redes industriales subterráneas

Nuestras terminaciones del cable de alimentación

Descubre nuestras terminaciones Raychem para cables de alimentación

Preguntas frecuentes

Pregunta: ¿Cuáles son las principales aplicaciones de las terminaciones contráctiles en frío Raychem de TE?

Respuesta: Nuestras terminaciones contráctiles en frío Raychem proporcionan una conexión esencial entre los cables de voltaje promedio y los transformadores, las subestaciones con aislamiento de aire, líneas aéreas o barras colectoras. Son adecuado para aplicaciones en interiores (CSTI) y exteriores (CSTO). La versión exterior de nuestra terminación contráctil en frío viene con cobertizos para aumentar la distancia de fuga.

Pregunta: ¿TE ofrece alguna capacitación en instalación de terminaciones contráctiles en frío?

Respuesta: Sí, nuestras terminaciones contráctiles en frío forman parte de nuestro programa de capacitación. Visita TE.com/trainingcenter para obtener más información.

Pregunta: ¿Con qué tipo de conductor de cable son adecuadas las terminaciones contráctiles en frío para su uso?

Respuesta: Nuestras terminaciones contráctiles en frío están diseñadas para su uso con cables poliméricos de hasta 35 kV.

Pregunta: ¿De qué están hechas las terminaciones contráctiles en frío?

Respuesta: El cuerpo de la terminación contráctil en frío está hecho de un caucho de silicona líquida especialmente formulado para un excelente seguimiento y resistencia a la división. El material de silicona también ofrece una relación de expansión mecánica óptima, lo que permite un amplio rango de aplicación para la terminación. El cuerpo de terminación se entrega en una condición preexpandida en un sistema de retención en espiral que permite la instalación en entornos compactos en un cable preparado.

Pregunta: ¿Las terminaciones contráctiles en frío se venden en kits?

Respuesta: Sí, nuestras terminaciones contráctiles en frío se venden en kits. El kit puede incluir el cuerpo de terminación, las agarraderas de toma de rango, el soporte y la conexión a tierra. La agarradera de cable opcional incluida en los kits puede ser una agarradera de perno de corte, un terminal de pin de perno de corte, una agarradera de compresión o terminal de pin de compresión.

Pregunta: ¿Qué rango de voltaje cubren las terminaciones contráctiles en frío?

Respuesta: Nuestras terminaciones están calificadas hasta 42 kV según CENELEC HD 629.1 y hasta 35 kV de acuerdo con IEEE 404.

Pregunta: ¿Las terminaciones contráctiles en frío tienen masilla de sellado integrada?

Respuesta: Sí, la masilla de sellado para el extremo de la agarradera es una parte integral de la terminación expandida, lo que elimina la necesidad de cintas de sellado adicionales.

Pregunta: ¿Las terminaciones contráctiles en frío tienen un control de estrés geométrico integrado?

Respuesta: Sí, además de la masilla de sellado, nuestras terminaciones contráctiles en frío también tienen un deflector de control de tensión eléctrica totalmente integrado dentro de los cuerpos de terminación de silicona. Este cono de tensión conductiva con un diseño geométrico exactamente definido sobre el área de corte de la pantalla proporciona un excelente control de la tensión eléctrica.

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Tecnología de la terminación del cable de potencia Aplicado en frío, Cono de estrés, Contráctil en frío
Estilo de la protección de apantallado del cable Cable, Cinta, Cinta de cobre, Cinta de cobre, Cinta de cobre, JCN
Aislamiento XLPE/EPR
Collarines por fase 3, 4, 7, 8
Longitud de la terminación (mm) 289, 296, 304, 309
Conectores mecánicos incluidos No, Sí
Agarradera mecánica incluida (protección de apantallado) No, Sí
Agarradera de compresión incluida (conductor) No, Sí
Vida útil 2 años, 3 años
Familia de productos CST
Agarradera de compresión incluida (protección de apantallado) No

Características de la configuración

Cantidad de núcleos 1, 3

Características eléctricas

Clase de voltaje de la terminación del cable de potencia (kV) ≤ 15, ≤ 17.5, ≤ 24, ≤ 28, ≤ 36

Características del contacto

Agarradera mecánica incluida (M12, conductor) No, Sí
Agarradera mecánica incluida (M16, conductor) No, Sí

Características de la carcasa

Blindaje Cinta de acero

Dimensiones

Intervalo de la sección transversal (mm²) 25 – 35, 25 – 630, 25 – 95, 50 – 1000, 50 – 70, 95 – 150, 95 – 240, 185 – 400, 300 – 400, 500 – 630, 800 – 1000
Intervalo de la sección transversal (AWG/kcmil) 1 – 1/0,
Diámetro del material aislante de la terminación del cable de potencia (mm) 11.7 – 18, 16 – 19, 16.5 – 27, 17.9 – 25, 18 – 26, 18.2 – 28., 24.3 – 36., 24.5 – 28.4, 24.5 – 34.5, 25 – 32, 26 – 35, 27.8 – 33.5, 32.4 – 42.8, 32.4 – 48., 32.5 – 52, 32.6 – 37.8, 34 – 42, 42.6 – 49.2, 43.2 – 64., 49.2 – 58.8
Diámetro del material aislante de la terminación del cable de potencia (in) .46 – .708, .629 – .748, .65 – 1.062, .704 – .984, .708 – 1.023, .72 – 1.1, .95 – 1.41, .964 – 1.118, .964 – 1.35, .984 – 1.259, 1.023 – 1.377, 1.094 – 1.318, 1.27 – 1.89, 1.275 – 1.685, 1.28 – 2.04, 1.283 – 1.448, 1.283 – 1.488, 1.338 – 1.653, 1.677 – 1.937, 1.7 – 2.52, 1.937 – 2.314
Diámetro interior del collarín (mm) 135 – 165, 165, 38, 42, 48, 49 – 75, 54, 70, 73 – 100, 73.66, 74, 78.74, 80, 80 – 105, 86, 86.36
Diámetro interior del collarín (in) 1.496, 1.653, 1.889, 1.929 – 2.952, 2.125, 2.755, 2.874 – 3.937, 2.9, 2.913, 3.1, 3.149, 3.149 – 4.134, 3.385, 3.4, 5.315 – 6.496, 6.496062992
Diámetro exterior de la funda (mm) 27.94, 33.02, 34, 39, 40.64, 42, 46, 49, 50, 54, 56, 56.5, 58, 63, 72, 75, 95, 102
Diámetro exterior de la funda (in) 1.1, 1.3, 1.338, 1.535, 1.6, 1.653, 1.811, 1.929, 1.968, 2.125, 2.204, 2.224, 2.283, 2.48, 2.834, 2.952, 3.74, 4.015
Longitud (instalado) (mm) 320.04, 327.66, 332.74, 600, 1000
Longitud (instalado) (in) 12.6, 12.9, 13.1, 23.622, 39.37

Condiciones de uso

Intervalo de temperatura de operación (°C) -40 – 40

Operación/aplicación

Tipo de aplicación Exterior, Interior

Estándares de la industria

Nivel de contaminación (IEC 60815) II, III
Especificación de diseño CENELEC HD 629.1, GB/T 12706.4, HD CENELEC 629.1, IEC 60502-4, IEEE 48

Disponibilidad del producto

Disponibilidad del producto de la terminación del cable de potencia AMÉRICA, ANZPAC, ASIA, China, EMEA
Cantidad mínima de pedidos 1

Características del empaquetado

Unidad mínima de empaquetado 1

Otro

Instrucciones de instalación Inglés

Número de referencia

Número interno de TE CAT-CST

Documentos Relacionados

Páginas de catálogo y hojas de datos

TE's Raychem Cold Shrink Terminations CST Data Sheet - GBT pdf Inglés
TE's Raychem Cold Shrink Terminations CST(I/O) brochure - CENELEC HD 629.1.S2 pdf Inglés
TE's Raychem Cold Shrink Terminations CST Data Sheet - IEEE404 pdf Inglés

Terminaciones contráctiles en frío

Características del producto

Aislamiento: XLPE/EPR

Descripción General

Características principales

Terminaciones contráctiles en frío

Mejora de la conectividad de la red

Nuestras terminaciones del cable de alimentación

Preguntas frecuentes

Preguntas frecuentes

Características

Características del tipo de producto

Tecnología de la terminación del cable de potencia Aplicado en frío, Cono de estrés, Contráctil en frío

Estilo de la protección de apantallado del cable Cable, Cinta, Cinta de cobre, Cinta de cobre, Cinta de cobre, JCN

Aislamiento XLPE/EPR

Collarines por fase 3, 4, 7, 8

Longitud de la terminación (mm) 289, 296, 304, 309

Conectores mecánicos incluidos No, Sí

Agarradera mecánica incluida (protección de apantallado) No, Sí

Agarradera de compresión incluida (conductor) No, Sí

Vida útil 2 años, 3 años

Familia de productos CST

Agarradera de compresión incluida (protección de apantallado) No

Características de la configuración

Cantidad de núcleos 1, 3

Características eléctricas

Clase de voltaje de la terminación del cable de potencia (kV) ≤ 15, ≤ 17.5, ≤ 24, ≤ 28, ≤ 36

Características del contacto

Agarradera mecánica incluida (M12, conductor) No, Sí

Agarradera mecánica incluida (M16, conductor) No, Sí

Características de la carcasa

Blindaje Cinta de acero

Dimensiones

Intervalo de la sección transversal (mm²) 25 – 35, 25 – 630, 25 – 95, 50 – 1000, 50 – 70, 95 – 150, 95 – 240, 185 – 400, 300 – 400, 500 – 630, 800 – 1000

Intervalo de la sección transversal (AWG/kcmil) 1 – 1/0,

Diámetro interior del collarín (mm) 135 – 165, 165, 38, 42, 48, 49 – 75, 54, 70, 73 – 100, 73.66, 74, 78.74, 80, 80 – 105, 86, 86.36

Diámetro interior del collarín (in) 1.496, 1.653, 1.889, 1.929 – 2.952, 2.125, 2.755, 2.874 – 3.937, 2.9, 2.913, 3.1, 3.149, 3.149 – 4.134, 3.385, 3.4, 5.315 – 6.496, 6.496062992

Diámetro exterior de la funda (mm) 27.94, 33.02, 34, 39, 40.64, 42, 46, 49, 50, 54, 56, 56.5, 58, 63, 72, 75, 95, 102

Diámetro exterior de la funda (in) 1.1, 1.3, 1.338, 1.535, 1.6, 1.653, 1.811, 1.929, 1.968, 2.125, 2.204, 2.224, 2.283, 2.48, 2.834, 2.952, 3.74, 4.015

Longitud (instalado) (mm) 320.04, 327.66, 332.74, 600, 1000

Longitud (instalado) (in) 12.6, 12.9, 13.1, 23.622, 39.37

Condiciones de uso

Intervalo de temperatura de operación (°C) -40 – 40

Operación/aplicación

Tipo de aplicación Exterior, Interior

Estándares de la industria

Nivel de contaminación (IEC 60815) II, III

Especificación de diseño CENELEC HD 629.1, GB/T 12706.4, HD CENELEC 629.1, IEC 60502-4, IEEE 48

Disponibilidad del producto

Disponibilidad del producto de la terminación del cable de potencia AMÉRICA, ANZPAC, ASIA, China, EMEA

Cantidad mínima de pedidos 1

Características del empaquetado

Unidad mínima de empaquetado 1

Otro

Instrucciones de instalación Inglés

Número de referencia

Número interno de TE CAT-CST

Documentos Relacionados

Páginas de catálogo y hojas de datos

CHAT EN VIVO
