Tubo termocontráctil para barra colectora hasta 24 kV

RAYCHEM

RAYCHEM BPTM

El tubo termocontraíble de la barra colectora Raychem BPTM es un tipo de tubo de pared media que proporciona mejoras del aislamiento y protección contra descargas disruptivas y descargas inducidas accidentalmente en subestaciones e interruptores de hasta 25 kV.

Más Menos

Hoja de datos |
Ficha técnica|

Características del producto

Tecnología de tubos termocontraíbles para aplicaciones eléctricas: Termocontraíble
Clase de voltaje del tubo termocontraíble para aplicaciones eléctricas(kV): ≤ 25
Equipamiento: Barras colectoras

Producto	Núm. de pieza de TE	Documentos	Disponibilidad del producto de tubos termocontraíbles para aplicaciones eléctricas	Diámetro suministrado/recuperado
BPTM-175/70-A/U(B50)	510695-000	Ilustraci\u00F3n del producto	AMÉRICA	175 / 70 mm
BPTM-100/40-A/U(B50)	444511-000	Ilustraci\u00F3n del producto	AMÉRICA	100 / 40 mm
BPTM-50/20-A/U(B50)	040337-000	Ilustraci\u00F3n del producto	AMÉRICA	50 / 20 mm
BPTM-120/50-A/U(B50)	481539-000	Ilustraci\u00F3n del producto	AMÉRICA	120 / 50 mm
BPTM-30/12-A/U(B50)	478203-000	Ilustraci\u00F3n del producto	AMÉRICA	30 / 12 mm
BPTM-75/30-A/U(B50)	024331-000	Ilustraci\u00F3n del producto	AMÉRICA	75 / 30 mm
BPTM-15/6-A/U(B50)	864059-000	Ilustraci\u00F3n del producto	AMÉRICA	15 / 6 mm
BPTM-120/50-A/U-4(S25)	412147-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	120 / 50 mm
BPTM-75/30-A/U-4(S20)	398451-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	75 / 30 mm
BPTM-30/12-A/U-4(S30)	723955-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	30 / 12 mm
BPTM-50/20-A/U-4(S30)	224624-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	50 / 20 mm
BPTM-100/40-A/U-4(S25)	178238-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	100 / 40 mm
BPTM-30/12-A/U-C(200)	407859-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	30 / 12 mm
BPTM-205/110-A/U(B50)	312391-000	Ilustraci\u00F3n del producto	AMÉRICA	205 / 110 mm
BPTM-100/40-A/U-C(80)	037871-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	100 / 40 mm
BPTM-50/20-A/U-C(150)	182825-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	50 / 20 mm
BPTM-120/50-A/U-C(70)	475879-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	120 / 50 mm
BPTM-75/30-A/U-C(100)	478765-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	75 / 30 mm
BPTM-205/110-A/U-4(S10)	499685-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	205 / 110 mm
BPTM-175/70-A/U-C(60)	537701-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	175 / 70 mm
BPTM-15/6-A/U-4(S30)	590428-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	15 / 6 mm
BPTM-175/70-A/U-4(S15)	920423-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	175 / 70 mm
BPTM-235/130-A/U-C(40)	964543-000	Ilustraci\u00F3n del producto	AMÉRICA, ANZPAC, ASIA, China, EMEA	235 / 130 mm

Descripción General

Particularmente útiles en espacios confinados, nuestros tubos termocontraíbles de la barra colectora Raychem BPTM se pueden emplear en las barras colectoras circulares y rectangulares de cobre o aluminio. Cuando se aplica calor, el tubo se encoge cómodamente sobre el perfil de la barra colectora, lo que garantiza que se obtenga el espesor mínimo de pared requerido. El tubo termocontraíble de la barra colectora se puede instalar fácilmente durante la producción a gran escala utilizando un horno, o en el campo utilizando un soplete de gas o aire caliente.

El tubo termocontraíble de la barra colectora está fabricado a partir de un polímero no halógeno que tiene un alto rendimiento en entornos de alto voltaje y reduce en gran medida los efectos nocivos y corrosivos en situaciones de incendio.

El uso de este tubo les permite a los diseñadores de equipos reducir el espacio de aire entre las barras colectoras, como en la fabricación de armarios de interruptores donde el espacio es escaso. El tubo de la barra colectora proporciona protección contra descargas disruptivas de hasta 25 kV.

Características principales

Aislamiento excepcional y fiabilidad a largo plazo incluso a altas temperaturas de funcionamiento continuas
Adecuado para uso en interiores y exteriores
Excelentes propiedades antifugas
Retardante de fuego y sin halógenos

Buena emisividad térmica
Larga vida útil y se puede almacenar a temperaturas de hasta 50 °C sin pérdida de rendimiento
Con certificación REACH y RoHS
Aprobado por UL

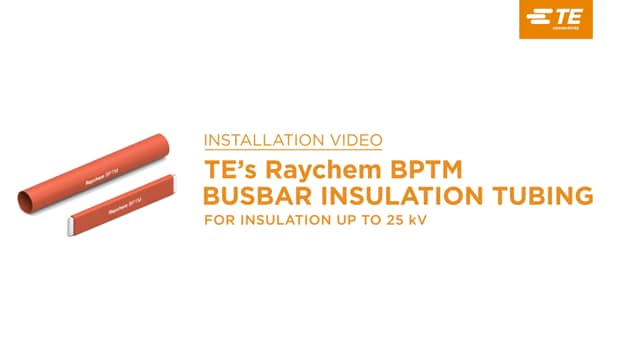

Tubo termocontraíble de barra colectora

Mejora de la fiabilidad de la red

Nuestras soluciones de aislamiento y protección de Raychem

Descubre nuestra gama de tubos termocontraíbles

Preguntas frecuentes

Pregunta: ¿Es el tubo termocontraíble de la barra colectora Raychem BPTM de TE parte del programa de capacitación de instalación de TE?

Respuesta: Sí, el tubo termocontraíble de barra colectora BPTM es parte de nuestro programa de capacitación de soluciones de protección de activos y vida silvestre. Obtén más información en TE.com/trainingcenter.

Pregunta: ¿Con qué están fabricados los tubos termocontraíbles de la barra colectora?

Respuesta: Los tubos termocontraíbles de la barra colectora están hechos de un material de polímero termoplástico especialmente formulado que se encogerá cómodamente sobre el perfil de la barra colectora, lo que garantiza que se obtenga el espesor mínimo de pared requerido. Este material no contiene halógenos y tiene un buen rendimiento en entornos de alto voltaje y reduce los efectos nocivos y corrosivos en caso de incendio.

Pregunta: ¿Cuáles son las principales ventajas de los tubos termocontraíbles de la barra colectora?

Respuesta: El tubo termocontraíble de la barra colectora Raychem se puede instalar fácilmente durante la producción a gran escala utilizando un horno, o en el campo utilizando un soplete de gas o aire caliente. Los tubos BPTM se pueden instalar en barras colectoras rectangulares o circulares, en cobre o aluminio.

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Sistema de materiales Poliolefina
Tecnología de tubos termocontraíbles para aplicaciones eléctricas Termocontraíble

Características de la configuración

Inspección visual No

Características eléctricas

Clase de voltaje del tubo termocontraíble para aplicaciones eléctricas (kV) ≤ 25

Características del cuerpo

Color Rojo

Dimensiones

Diámetro suministrado/recuperado (mm) 100 / 40, 120 / 50, 15 / 6, 175 / 70, 205 / 110, 235 / 130, 30 / 12, 50 / 20, 75 / 30
Diámetro suministrado/recuperado (in) .59 / .24, 1.18 / .47, 1.97 / .79, 2.95 / 1.18, 3.94 / 1.58, 4.72 / 1.97, 6.89 / 2.76, 8.07 / 4.33, 9.25 / 5.12

Condiciones de uso

Intervalo de temperatura de operación (°C) 0 – 125

Operación/aplicación

Equipamiento Barras colectoras
Instalación energizada No
Reducido en uso de halógenos Sí
Tipo de aplicación Fabricación de equipamiento original

Disponibilidad del producto

Disponibilidad del producto de tubos termocontraíbles para aplicaciones eléctricas AMÉRICA, ANZPAC, ASIA, China, EMEA
