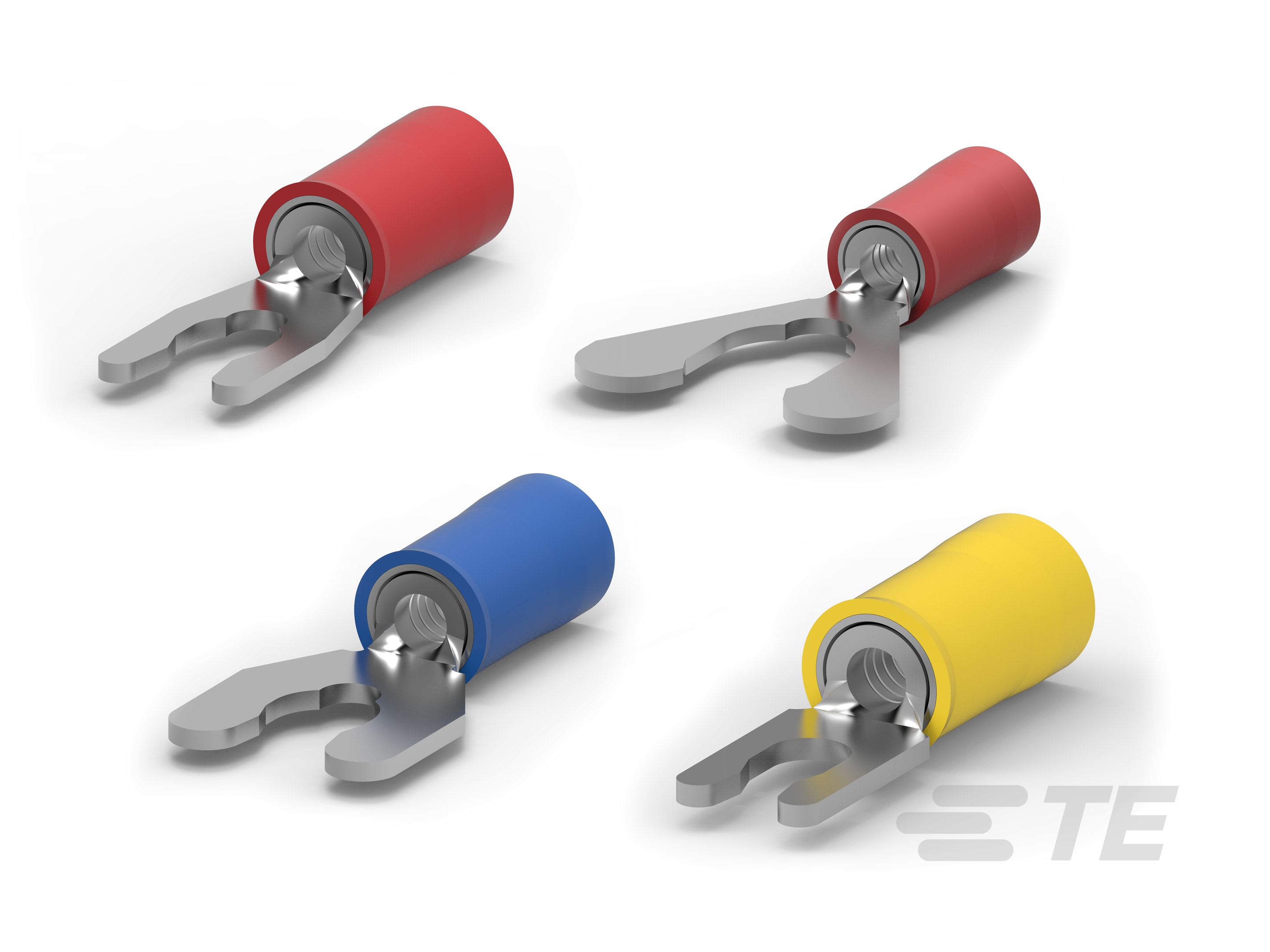

PIDG Short Spring Spade Tongue Terminals

事前絶縁ダイヤモンドグリップショートスプリングスペードトングターミナル

製品の特長

スペードの端子のタイプ: スプリングスペード端子
バレルのタイプ: Closed
端子の向き: ストレート
防水性: いいえ
端子のめっき材質: 錫

製品	TE製品番号:	文書	ワイヤサイズ	ワイヤサイズ	ワイヤサイズ	スタッドサイズ	スタッド径	トング厚	製品長さ	ディスクリートワイヤタイプに対応	適合する絶縁直径 (最大)	適合する絶縁直径範囲	実装方法
PIDG TERM. SPR SPD 12-10 1/4	52945	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	M6	6.35 mm	1.02 mm	24.3 mm	-	6.35 mm	3.81 – 6.35 mm	バラ端子
TERMINAL,PIDG SPR SPD 26-22 6	52924	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#6, M3.5	3.51 mm	.5 mm	17.2 mm	-	2.08 mm	1.27 – 2.08 mm	バラ端子
PIDG SPRSPD 22-16COM22-18MIL 5	52928	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#5, M3	3.18 mm	.84 mm	20.3 mm	-	3.18 mm	2.03 – 3.18 mm	バラ端子
TERMINAL,PIDG SPR SPD 12-10 6	52941	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#6, M3.5	3.56 mm	.99 mm	24.3 mm	-	6.35 mm	3.81 – 6.35 mm	バラ端子
TERM.,PIDG SPR SPD 16-14,1/4	52939	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	M6	6.35 mm	.79 mm	26.2 mm	-	4.32 mm	2.92 – 4.31 mm	バラ端子
TERMINAL,PIDG SPR SPD 12-10 8	52942	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#8, M4	4.17 mm	.99 mm	26.7 mm	-	6.35 mm	3.81 – 6.35 mm	バラ端子
PIDG SP SPD 22-16COMM22-18MIL6	52929	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.26 – 1.65 mm²	509 – 3260 CMA	M3.5	3.56 mm	.79 mm	20.3 mm	-	3.18 mm	2.03 – 3.18 mm	バラ端子
TERMINAL,PIDG SPR SPD 12-10 10	52943	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#10	4.82 mm	.99 mm	27.9 mm	-	6.35 mm	3.81 – 6.35 mm	バラ端子
PIDG SP SPD 22-16COM22-18MIL10	52931	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	4.82 mm	.79 mm	23.1 mm	-	3.18 mm	2.03 – 3.18 mm	バラ端子
TERMINAL,PIDG SPR SPD 16-14 8	52936	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.79 mm	21.8 mm	-	4.32 mm	2.92 – 4.31 mm	バラ端子
PIDG SP SPD 22-16COMM22-18MIL8	52930	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.79 mm	21.8 mm	-	3.18 mm	2.03 – 3.18 mm	バラ端子
PIDG SP SPD 22-16COMM22-18MIL4	52927	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#4, M2.5	2.84 mm	.79 mm	20.3 mm	-	3.18 mm	2.03 – 3.18 mm	バラ端子
TERMINAL,PIDG SPR SPD 16-14 10	52937	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.79 mm	23.1 mm	-	4.32 mm	2.92 – 4.31 mm	バラ端子
PIDG SP SPD 22-16COMM22-18MIL4	52927-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#4, M2.5	2.84 mm	.79 mm	20.3 mm	-	3.18 mm	2.03 – 3.18 mm	テーピングで取り付け
TERMINAL,PIDG SPR SPD 16-14 6	52935-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.56 mm	.79 mm	20.3 mm	-	4.62 mm	2.92 – 4.62 mm	テーピングで取り付け
TERMINAL,PIDG SPR SPD 12-10 8	52942-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#8, M4	4.17 mm	.99 mm	26.72 mm	-	6.35 mm	3.81 – 6.35 mm	テーピングで取り付け
PIDG SP SPD 22-16COMM22-18MIL6	52929-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.56 mm	.79 mm	20.3 mm	-	3.56 mm	2.67 – 3.56 mm	テーピングで取り付け
TERMINAL,PIDG SPR SPD 12-10 6	52941-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#6, M3.5	3.56 mm	.99 mm	24.31 mm	-	6.35 mm	3.81 – 6.35 mm	テーピングで取り付け
TERMINAL,PIDG SPR SPD 22-16 10	52931-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	4.82 mm	.79 mm	23.1 mm	-	3.18 mm	2.03 – 3.18 mm	テーピングで取り付け
PIDG SP SPD 22-16COMM22-18MIL8	52930-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.79 mm	21.84 mm	-	3.18 mm	2.03 – 3.18 mm	テーピングで取り付け
PIDG SP SPD 22-16COMM22-18MIL6	52929-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.56 mm	.79 mm	20.3 mm	-	3.18 mm	2.03 – 3.18 mm	テーピングで取り付け
TERMINAL,PIDG SPR SPD 16-14 8	52936-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.79 mm	21.84 mm	-	4.32 mm	2.92 – 4.31 mm	テーピングで取り付け
TERMINAL,PIDG SPR SPD 16-14 6	52935-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.56 mm	.79 mm	20.3 mm	-	4.32 mm	2.92 – 4.31 mm	テーピングで取り付け
TERM,PIDG SPR SPD 22-16 8	55768-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.79 mm	25.2 mm	-	3.56 mm	2.67 – 3.56 mm	テーピングで取り付け
TERMINAL,PIDG SPR SPD 12-10 10	52943-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#10	4.82 mm	.99 mm	27.94 mm	-	6.35 mm	3.81 – 6.35 mm	テーピングで取り付け
TERMINAL,PIDG SPR SPD 16-14 10	52937-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.79 mm	23.06 mm	-	4.32 mm	2.92 – 4.31 mm	テーピングで取り付け
TERMINAL,PIDG SPR SPD 16-14 6	52935	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.56 mm	.79 mm	20.3 mm	-	4.32 mm	2.92 – 4.31 mm	バラ端子
TERM, PIDG, SPR SPD, 16-14, #10, T&R	52937-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.79 mm	23.06 mm	より線, 単線	4.62 mm	2.92 – 4.62 mm	テーピングで取り付け
TERMINAL,PIDG SPR SPD 26-22 4	52922-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#4, M2.5	2.84 mm	.5 mm	17.7 mm	-	6.35 mm	3.81 – 6.35 mm	テーピングで取り付け
TERMINAL,PIDG SPR SPD 26-22 6	52924-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#6, M3.5	3.51 mm	.46 mm	17.25 mm	-	2.08 mm	1.27 – 2.08 mm	テーピングで取り付け
TERMINAL,PIDG SPR SPD 26-22 8	52925-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#8, M4	4.17 mm	.5 mm	20 mm	-	2.08 mm	1.27 – 2.08 mm	テーピングで取り付け
PIDG SP SPD 22-16COM22-18MIL 5	52928-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#5, M3	3.18 mm	.84 mm	20.3 mm	-	3.18 mm	2.03 – 3.18 mm	テーピングで取り付け
PIDG SP SPD 22-16COMM22-18MIL8	52930-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.79 mm	21.84 mm	-	3.56 mm	2.67 – 3.56 mm	テーピングで取り付け
PIDG SPSPD 22-16COM22-18MIL1/4	52933	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	M6	6.35 mm	.79 mm	26.2 mm	-	3.18 mm	2.03 – 3.18 mm	バラ端子
TERMINAL,PIDG SPR SPD 16-14 5	52934	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#5, M3	3.18 mm	.84 mm	20.3 mm	-	4.32 mm	2.92 – 4.31 mm	バラ端子
TERMINAL,PIDG SPR SPD 16-14 5	52934-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#5, M3	3.18 mm	.79 mm	20.3 mm	-	4.32 mm	2.92 – 4.31 mm	テーピングで取り付け
TERMINAL,PIDG SPR SPD 22-16 6	1-52929-0	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.56 mm	.79 mm	16.9 mm	-	3.18 mm	2.03 – 3.18 mm	テーピングで取り付け
PIDG SP SPD 22-16COM22-18MIL10	52931-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	4.82 mm	.79 mm	23.1 mm	-	3.56 mm	2.67 – 3.56 mm	テーピングで取り付け

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

スタッドサイズ 10,
防水性 いいえ
ディスクリートワイヤタイプに対応 より線, 単線
ワイヤ絶縁体サポートの保持タイプ 絶縁サポート

電気的特性

定格電圧 (V) 300

ボディの特徴

ストライプの色 赤, 青, 黄
絶縁スリーブの色 赤, 青, 黄

端子の特徴

スペードの端子のタイプ スプリングスペード端子
バレルのタイプ Closed
端子の向き ストレート
端子のめっき材質錫

機械的アタッチメント

ワイヤ絶縁サポートあり

寸法

ワイヤサイズ (AWG) 12 – 10, 16 – 14, 22 – 16, 26 – 22
ワイヤサイズ (mm²) .12 – .4, .26 – 1.65, .3 – 1.42, 1.25 – 2, 3 – 6
ワイヤサイズ (CMA) 202 – 810, 509 – 3260, 2050 – 5180, 5180 – 13100
スタッド径 (mm) 2.84, 3.18, 3.51, 3.56, 4.17, 4.82, 6.35
スタッド径 (in) .112, .125, .138, .14, .164, .19, .25
トング厚 (mm) .46, .5, .79, .84, .99, 1.02
トング厚 (in) .018, .02, .031, .033, .039, .04
製品長さ (mm) 16.9, 17.2, 17.25, 17.7, 20, 20.3, 21.8, 21.84, 23.06, 23.1, 24.3, 24.31, 25.2, 26.2, 26.7, 26.72, 27.9, 27.94, 31.1
製品長さ (in) .666, .679, .695, .787, .799, .86, .908, .957, .992, 1.033, 1.052, 1.1, 1.225
適合する絶縁直径 (最大) (mm) 2.08, 3.18, 3.56, 4.32, 4.62, 6.35
適合する絶縁直径 (最大) (in) .082, .125, .14, .17, .182, .25
適合する絶縁直径範囲 (mm) 1.27 – 2.08, 2.03 – 3.18, 2.67 – 3.56, 2.92 – 4.31, 2.92 – 4.62, 3.81 – 6.35
適合する絶縁直径範囲 (in) .05 – .082, .08 – .125, .105 – .14, .115 – .17, .115 – .182, .15 – .25

使用条件

絶縁オプション 部分絶縁
使用温度範囲 105 °C [ 221 °F ]

動作/用途

ワイヤのベース材料に適合銅
ワイヤのめっき材料に適合錫

業界スタンダード

政府機関認定端子 いいえ

実装の特徴

パッケージ数量 500, 1000, 2500, 4000, 5000
実装方法 テーピングで取り付け, テープおよびリール, バラ端子

参照番号

TE用番号 CAT-P592-SH816

PIDG Short Spring Spade Tongue Terminals

製品の特長

スペードの端子のタイプ: スプリング スペード端子

バレルのタイプ: Closed

端子の向き: ストレート

防水性: いいえ

端子のめっき材質: 錫

仕様と特徴

製品のタイプの特徴

スタッドサイズ 10,

防水性 いいえ

ディスクリート ワイヤ タイプに対応 より線, 単線

ワイヤ絶縁体サポートの保持タイプ 絶縁サポート

電気的特性

定格電圧 (V) 300

ボディの特徴

ストライプの色 赤, 青, 黄

絶縁スリーブの色 赤, 青, 黄

端子の特徴

スペードの端子のタイプ スプリング スペード端子

バレルのタイプ Closed

端子の向き ストレート

端子のめっき材質 錫

機械的アタッチメント

ワイヤ絶縁サポート あり

寸法

ワイヤ サイズ (AWG) 12 – 10, 16 – 14, 22 – 16, 26 – 22

ワイヤ サイズ (mm²) .12 – .4, .26 – 1.65, .3 – 1.42, 1.25 – 2, 3 – 6

ワイヤ サイズ (CMA) 202 – 810, 509 – 3260, 2050 – 5180, 5180 – 13100

スタッド径 (mm) 2.84, 3.18, 3.51, 3.56, 4.17, 4.82, 6.35

スタッド径 (in) .112, .125, .138, .14, .164, .19, .25

トング厚 (mm) .46, .5, .79, .84, .99, 1.02

トング厚 (in) .018, .02, .031, .033, .039, .04

製品長さ (mm) 16.9, 17.2, 17.25, 17.7, 20, 20.3, 21.8, 21.84, 23.06, 23.1, 24.3, 24.31, 25.2, 26.2, 26.7, 26.72, 27.9, 27.94, 31.1

製品長さ (in) .666, .679, .695, .787, .799, .86, .908, .957, .992, 1.033, 1.052, 1.1, 1.225

適合する絶縁直径 (最大) (mm) 2.08, 3.18, 3.56, 4.32, 4.62, 6.35

適合する絶縁直径 (最大) (in) .082, .125, .14, .17, .182, .25

適合する絶縁直径範囲 (mm) 1.27 – 2.08, 2.03 – 3.18, 2.67 – 3.56, 2.92 – 4.31, 2.92 – 4.62, 3.81 – 6.35

適合する絶縁直径範囲 (in) .05 – .082, .08 – .125, .105 – .14, .115 – .17, .115 – .182, .15 – .25

使用条件

絶縁オプション 部分絶縁

使用温度範囲 105 °C [ 221 °F ]

動作/用途

ワイヤのベース材料に適合 銅

ワイヤのめっき材料に適合 錫

業界スタンダード

政府機関認定端子 いいえ

実装の特徴

パッケージ数量 500, 1000, 2500, 4000, 5000

実装方法 テーピングで取り付け, テープおよびリール, バラ端子

参照番号

TE用番号 CAT-P592-SH816
