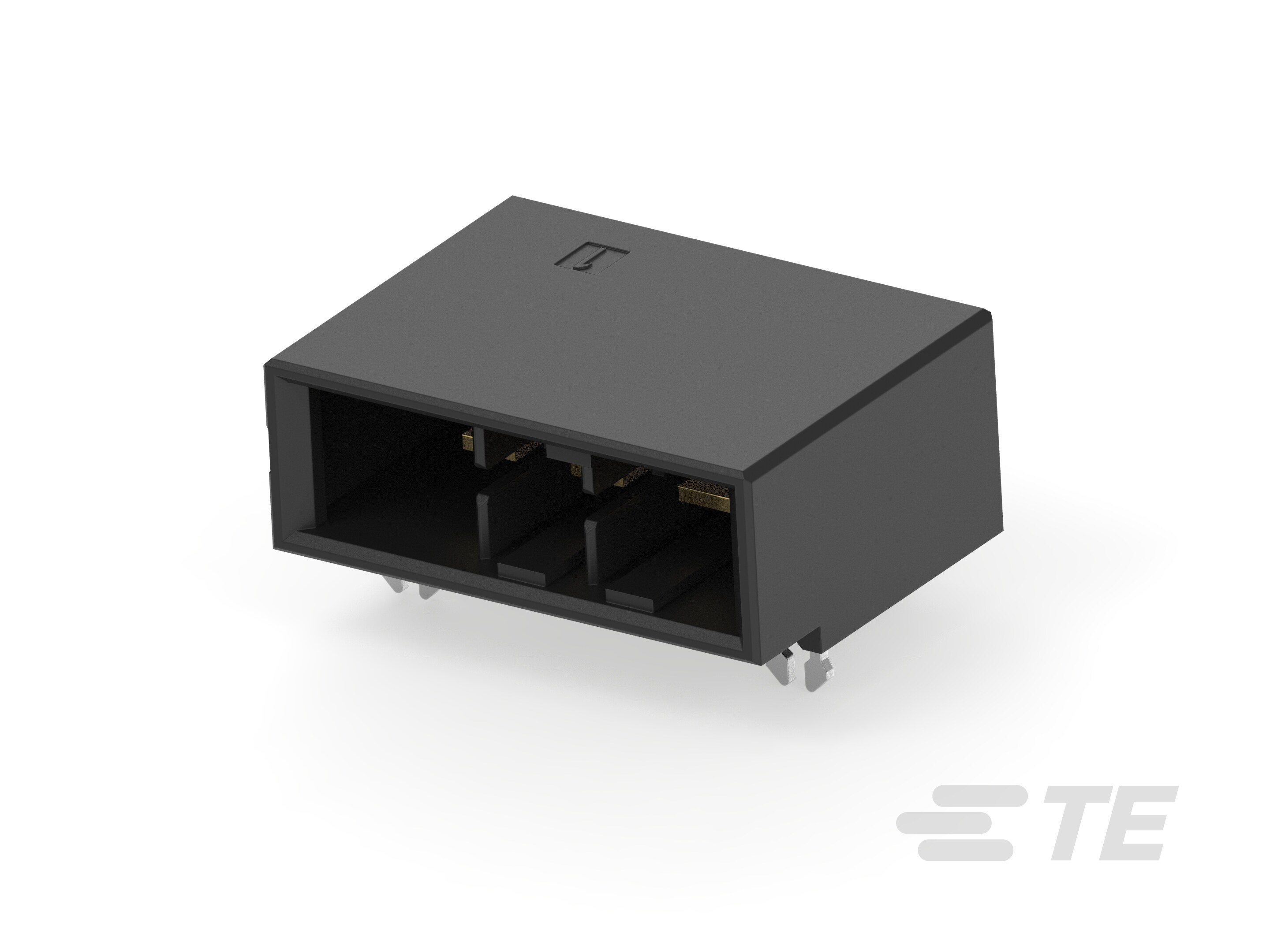

Header Assembly: Wire-to-Board, 24A, Gold Plated

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• 接続タイプ  電線対基板

• ヘッダーのタイプ  完全にシュラウド付き

• 防水性  いいえ

• コネクタおよびコンタクトの嵌合先  プリント基板

• PCB コネクタ アセンブリのタイプ  PCB マウント ヘッダ

• 極数  2, 3, 4

• 列数  1

• PCB マウント向き  垂直, 水平

• 一次製品色  黒

• 端子嵌合面のめっき材料の厚さ  .38 µm [ 15 µin ]

• 端子嵌合面のめっき仕様  金

• 端子のタイプ  ピン

• 端子の定格電流 (最大) (A) 22, 23, 24

• プリント基板に対する結線方法  スルー ホール - はんだ付け

• PCB マウント リテンション タイプ  リテンション レグ

• 嵌合保持  あり

• 嵌合調整のタイプ  キー付き, 極性

• コネクタ取り付けのタイプ  ボード マウント

• 嵌合調整  あり

• PCB マウント アラインメント  なし

• PCB マウント リテンション  あり

• ハウジングの材料  ポリエステル GF

• ピッチ (mm) 6.35

• ピッチ (in) .025, .249

• 使用温度範囲  -55 – 105 °C [ -67 – 221 °F ]

• 回路用途  パワーおよびシグナル, 電源

• UL 難燃性グレード  UL 94V-0

• 実装方法  Box, Tube
