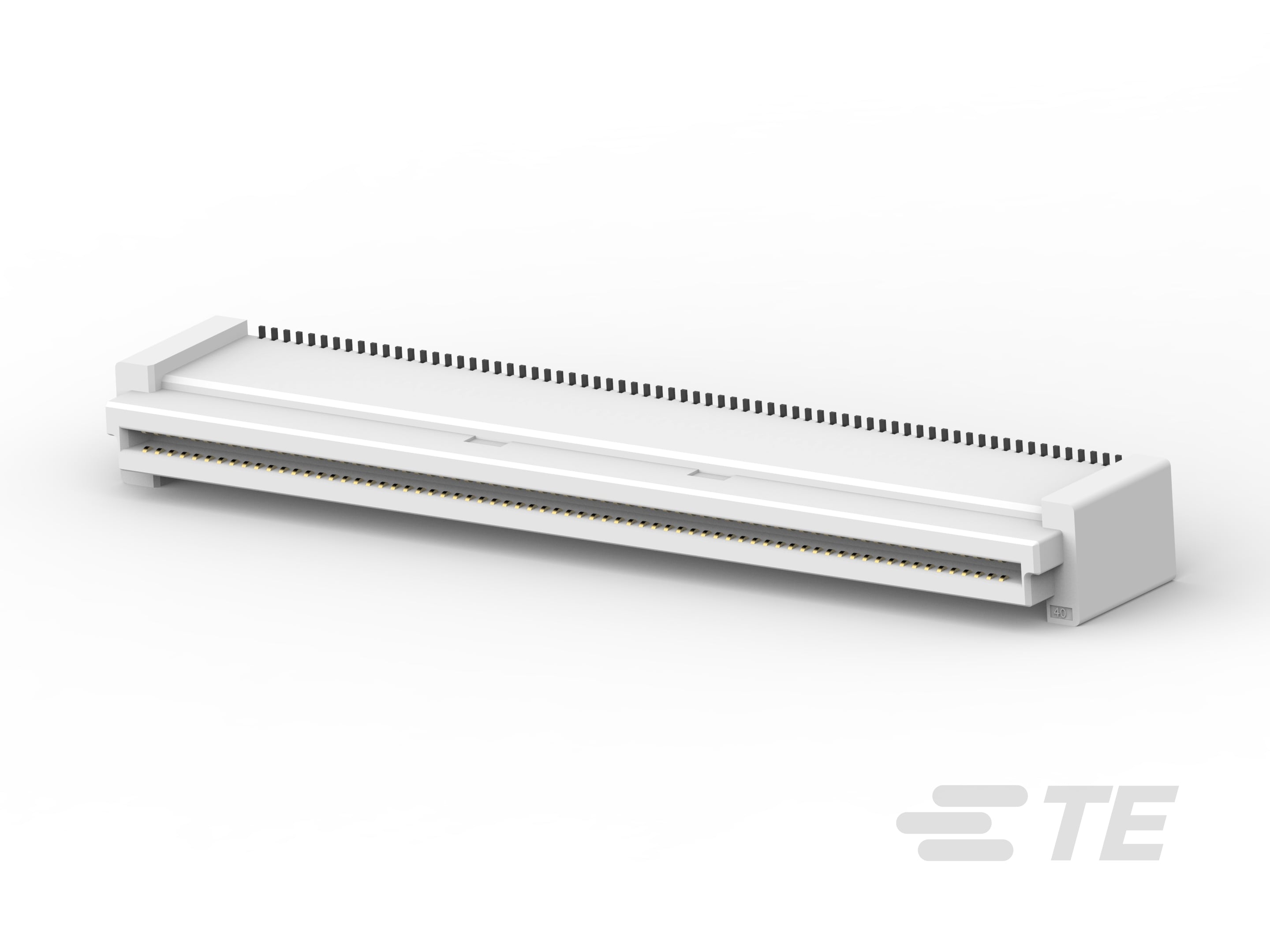

フリーハイト リセプタクル コネクタ: 基板対基板、垂直、140、0.8 mm

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• 接続タイプ  基板対基板

• 防水性  いいえ

• コネクタおよびコンタクトの嵌合先  プリント基板

• PCB コネクタ アセンブリのタイプ  PCB マウント リセプタクル

• スタッカブル  はい

• 基板対基板接続による構成  パラレル

• 極数  140

• PCB マウント向き  垂直

• 動作電圧 (VAC) 100

• 絶縁抵抗 (MΩ) 2

• 誘電耐電圧 (最大) (VAC) 500

• 一次製品色  白, 自然色

• アセンブリ プロセスの特徴となる材料  ポリイミドフィルム, 鋼

• 端子のベース材質  銅合金

• PCB 端子結線面のめっき材料  金, 錫

• 端子嵌合面のめっき材質の仕上げ  マット

• 端子の形状およびフォーム  角型

• PCB 端子結線面のめっき材料の仕上げ  マット, 光沢

• 端子嵌合面のめっき材料の厚さ (µm) .2, .76

• 端子嵌合面のめっき材料の厚さ (µin) 8, 30

• 嵌合タブ厚 (mm) .2, .25

• 嵌合タブ厚 (in) .008, .01

• 嵌合タブ幅 (mm) .4, .5, .8

• 嵌合タブ幅 (in) .016, .02, .031

• 端子レイアウト  インライン

• PCB 端子結線面のめっき材料の厚さ (µm) .05, 2

• PCB 端子結線面のめっき材料の厚さ (µin) 2, 78.74

• 端子嵌合面のめっき仕様  金

• 端子のタイプ  ソケット, リセプタクル

• 端子の定格電流 (最大) (A) .5, .8

• プリント基板に対する結線方法  サーフェス マウント

• 角形結線ポストとテールの幅  .3 mm [ .012 in ]

• 角形結線ポストとテールの厚さ  .2 mm [ .008 in ]

• 嵌合調整のタイプ  有極, 極性

• コネクタ取り付けのタイプ  ボード マウント

• 嵌合調整  あり

• PCB マウント アラインメント  あり

• PCB マウント リテンション  なし

• PCB マウント アラインメント タイプ  ハウジング ペグ, 位置決めボス

• 取り付け調整機能の長さ  .5 mm [ .02 in ]

• ハウジングの材料  LCP, マット, 光沢

• 嵌合エントリの位置  トップ

• ピッチ  .8 mm [ .031 in ]

• コネクタの高さ (mm) 5, 9, 13, 17

• コネクタの高さ (in) .197, .354, .512, .669

• スタックの高さ (mm) 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20

• スタックの高さ (in) .197, .236, .276, .315, .354, .394, .433, .472, .512, .551, .591, .63, .669, .709, .748, .787

• 使用温度範囲  -40 – 125 °C [ -40 – 257 °F ]

• ハウジングの温度定格  高

• アセンブリプロセスの特徴  なし, カバーの着脱

• 回路用途  Signal

• UL 難燃性グレード  UL 94V-0

• パッケージ数量  7, 100, 200, 350, 400, 450, 700

• 実装方法  Box, Tube, テープおよびリール

• パッケージ リール径 (in) .5
