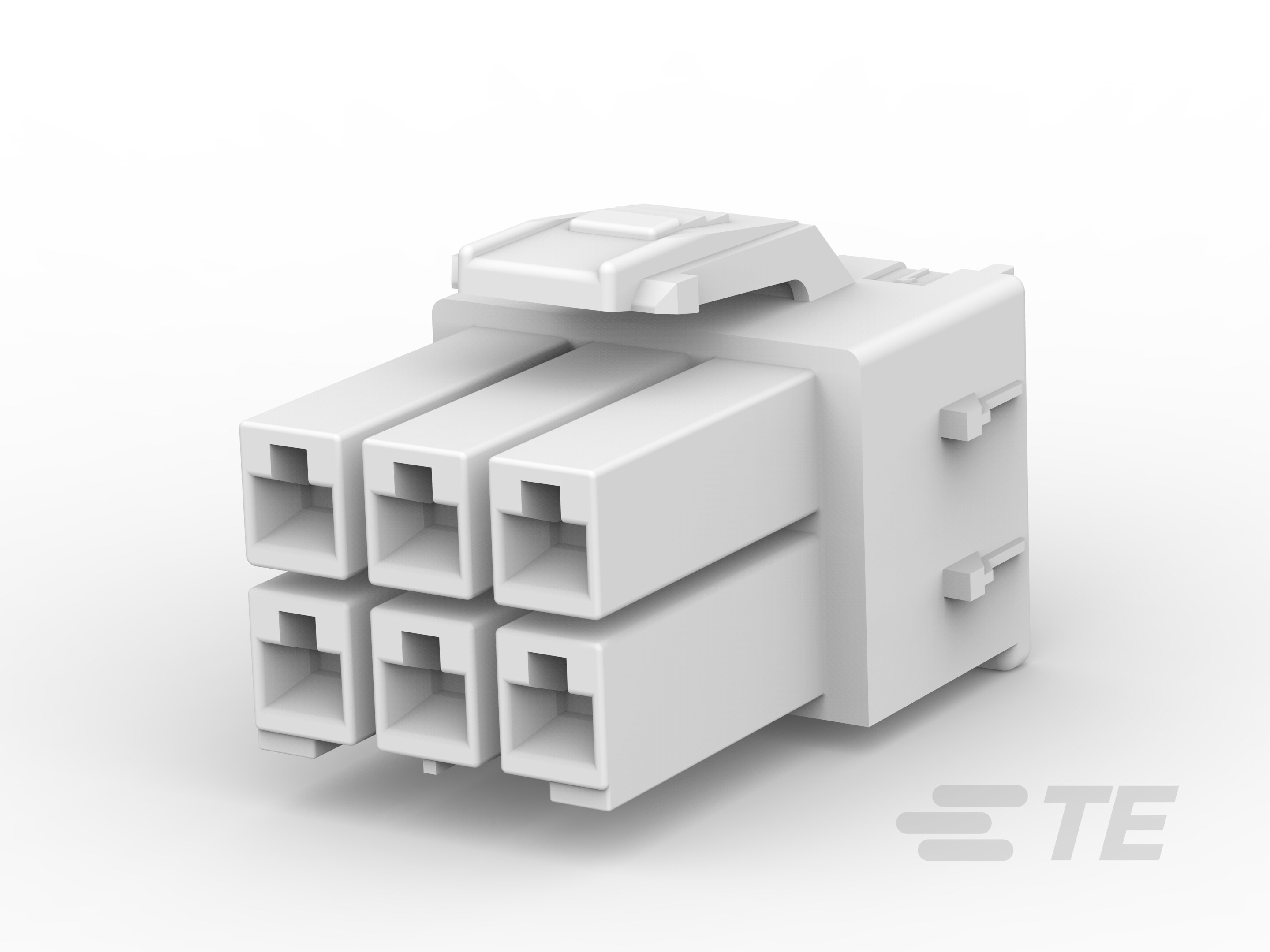

Glühdraht-Leistungs-Doppel-Lock-Stecker

Produktmerkmale

Rechteckiger Leistungssteckverbindertyp: Gehäuse
Steckverbinder- und Gehäusetyp: Stecker
Abdichtbar: Nein
Anschluss von Steckverbinder & Kontakt an: Leitungen und Kabel
UL-Brandschutzklasse: UL 94V-0

Produkt	TE Teilenr.:	Dokumente	Steckverbindersystem	Anzahl von Positionen	Raster	Kontaktnennstrom (max.)	Stromkreis Anwendung	Art der Steckverbindermontage	Betriebstemperaturbereich	Arbeitsspannung	Arbeitsspannung	Drahtgröße	Drahtgröße	Anschlussmethode für Leitungen und Kabel	Kontaktfestsitz im Gehäuse	Anzahl der Leistungspole	Anzahl der Signalpositionen	Zeilenanzahl	Reihenabstand	Kontakttyp	Gehäusefarbe	Gehäusematerial	Dicke des Beschichtungsmaterials des Steckbereichs des Kontakts	Verpackungsmethode
PDL 6P PLUG 3.96 D/R(GWT) NAT	368576-1	Produktzeichnung 3D PDF	Draht-an-Draht, Draht-an-Leiterplatte	6	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	-	-	2	4.6 mm	Buchse	Naturbelassen	PA 66	-	Tüte
PDL 2P PLUG 3.96(GWT) NAT	2005247-1	Produktzeichnung 3D PDF	Draht-an-Draht	2	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 105 °C	50 VAC, 300 VAC	-	-	-	Crimpverbindung	Ohne	0	0	1	-	Buchse	Naturbelassen	PA 66	-	Tüte
PDL 3P PLUG 3.96(GWT) NAT	368571-1	Produktzeichnung 3D PDF	Draht-an-Draht, Draht-an-Leiterplatte	3	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	0	0	1	-	Buchse	Naturbelassen	PA 66	-	Tüte
PDL 2P PLUG 3.96(GWT) RED	2005247-2	Produktzeichnung 3D PDF	Draht-an-Draht	2	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 65 °C	50 VAC, 300 VAC	-	-	-	Crimpverbindung	Ohne	0	0	1	-	Buchse	Rot	PA 66	-	Tüte
6P Panel Mount	1983658-1	Produktzeichnung 3D PDF	Draht-an-Draht	6	6.6 mm	9 A	Leistung	Leiterplatten-Befestigung	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	6	0	2	6.6 mm	Buchse, Flachstecker	Naturbelassen	Thermoplast, Thermoplast	1 µm	Tüte
2P Plug Housing	1983660-1	Produktzeichnung 3D PDF	Draht-an-Draht	2	6.6 mm	9 A	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	2	0	2	6.6 mm	Buchse	Naturbelassen	Thermoplast, Thermoplast	1 µm	Box
POWER DBL LOCK PLUG HSG 3P(GWT)	5-177899-1	Produktzeichnung 3D PDF	Draht-an-Draht	3	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	3	0	1	-	Buchse	Naturbelassen	Nylon 6/6	-	Tüte
PDL 2P PLUG 3.96(GWT) BLU	2005247-6	Produktzeichnung 3D PDF	Draht-an-Draht	2	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 65 °C	50 VAC, 300 VAC	-	-	-	Crimpverbindung	Ohne	0	0	1	-	Buchse	Blau	PA 66	-	Tüte
POWER DBL LOCK PLUG HSG 2P(GWT)	5-177898-1	Produktzeichnung 3D PDF	Draht-an-Draht	2	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	2	0	1	-	Buchse	Naturbelassen	Nylon 6/6	-	Tüte
PDL 4P PLUG 3.96 D/R(GWT) BLU	1-368575-6	Produktzeichnung 3D PDF	Draht-an-Draht, Draht-an-Leiterplatte	4	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	0	0	2	4.6 mm	Buchse	Blau	PA 66	-	Tüte
PDL 2P PLUG 3.96(GWT) YEL	2005247-4	Produktzeichnung 3D PDF	Draht-an-Draht	2	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 65 °C	50 VAC, 300 VAC	-	-	-	Crimpverbindung	Ohne	0	0	1	-	Buchse	Gelb	PA 66	-	Tüte
PDL 3P PLUG 3.96(GWT) RED	368571-2	Produktzeichnung 3D PDF	Draht-an-Draht, Draht-an-Leiterplatte	3	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 65 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	0	0	1	-	Buchse	Rot	PA 66	-	Tüte
AMP POWER DBL LOCK PLUG HSG 3P(GWT)	5-179938-1	Produktzeichnung 3D PDF	Draht-an-Draht	3	6.5 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	3	0	1	-	Buchse	Naturbelassen	Nylon 6/6	-	Tüte
PDL 4P PLUG 3.96 D/R(GWT) NAT	1-368575-1	Produktzeichnung 3D PDF	Draht-an-Draht, Draht-an-Leiterplatte	4	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	0	0	2	4.6 mm	Buchse	Naturbelassen	PA 66	-	Tüte
POWER DBL LOCK PLUG HSG 8P(GWT	1971598-1	Produktzeichnung 3D PDF	Draht-an-Draht	8	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	-	-	2	4.6 mm	Buchse	Naturbelassen	PA 66	-	Tüte
POWER D/LOCK PLUG HSG 10P(GWT)	6-177904-1	Produktzeichnung 3D PDF	Draht-an-Draht	10	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	10	0	2	4.6 mm	Buchse	Naturbelassen	Nylon 6/6	-	Tüte
PDL 3P PLUG 6.5(GWT) NAT	368570-1	Produktzeichnung 3D PDF	Draht-an-Draht	3	6.5 mm	-	Strom und Signale	Leiterplatten-Befestigung	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	-	-	1	-	Buchse	Naturbelassen	PA 66	-	Tüte
PDL 4P PLUG 3.96 D/R(GWT) RED	1-368575-2	Produktzeichnung 3D PDF	Draht-an-Draht, Draht-an-Leiterplatte	4	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	0	0	2	4.6 mm	Buchse	Rot	PA 66	-	Tüte
PDL 6P PLUG 3.96 D/R(GWT) BLU	368576-6	Produktzeichnung 3D PDF	Draht-an-Draht, Draht-an-Leiterplatte	6	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 65 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	-	-	2	4.6 mm	Buchse	Blau	PA 66	-	Tüte
POWER DBL LOCK PLUG HSG 6P(GWT)	5-177901-1	Produktzeichnung 3D PDF	Draht-an-Draht	6	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	6	0	2	4.6 mm	Buchse	Naturbelassen	Nylon 6/6	-	Tüte
POWER D/LOCK PLUG HSG 4P /6.5(GWT)	5-179939-1	Produktzeichnung 3D PDF	Draht-an-Draht	4	6.5 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	4	0	1	-	Buchse	Naturbelassen	Nylon 6/6	-	Tüte
POWER DBL LOCK PLUG HSG 1P(GWT)	5-316768-1	Produktzeichnung 3D PDF	Draht-an-Draht	1	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	1	0	1	-	Buchse	Naturbelassen	Nylon 6/6	-	Tüte
PDL 4P PLUG 3.96 D/R(GWT) YEL	1-368575-4	Produktzeichnung 3D PDF	Draht-an-Draht, Draht-an-Leiterplatte	4	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	0	0	2	4.6 mm	Buchse	Gelb	PA 66	-	Tüte
2p housing(HV)	1971882-1	Produktzeichnung 3D PDF	Draht-an-Draht	2	6.6 mm	-	Strom und Signale	Leiterplatten-Befestigung	-30 – 105 °C	300 VAC	300 VDC	-	-	Crimpverbindung	Ohne	-	-	1	-	Buchse	Schwarz	Thermoplast, Thermoplast	-	Paket
2P HOUSING(HIGH VOLTAGE) MULTI 6P CONNEC	1971882-2	Produktzeichnung 3D PDF	Draht-an-Draht, Draht-an-Schalttafel	2	6.6 mm	-	Strom und Signale	Leiterplatten-Befestigung	-30 – 105 °C	300 VAC	300 VDC	-	-	Crimpverbindung	Ohne	-	-	1	-	Buchse	Naturbelassen	Thermoplast, Thermoplast	-	Paket
4p housing(HV)	1971883-1	Produktzeichnung 3D PDF	Draht-an-Draht	4	6.6 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	300 VDC	-	-	Crimpverbindung	Ohne	-	-	2	8.5 mm	Buchse, Flachstecker	Schwarz	Thermoplast, Thermoplast	-	Paket
6p housing(HV)	1971884-1	Produktzeichnung 3D PDF	Draht-an-Draht, Draht-an-Schalttafel	6	6.6 mm	-	Strom und Signale	Leiterplatten-Befestigung	-30 – 105 °C	300 VAC	300 VDC	-	-	Crimpverbindung	Ohne	-	-	2	8.5 mm	Buchse, Flachstecker	Schwarz	Thermoplast, Thermoplast	-	Paket
PDL 1P PLUG(GWT) NAT	2005246-1	Produktzeichnung 3D PDF	Draht-an-Draht	1	-	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	16 – 26 AWG	1.3 – .12 mm²	Crimpverbindung	Ohne	1	0	1	-	Buchse	Naturbelassen	PA 66	-	-
PDL 4P PLUG 3.96 S/R(GWT) NAT	2005251-1	Produktzeichnung 3D PDF	Draht-an-Draht	4	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	-	-	1	-	Buchse	Naturbelassen	PA 66	-	Tüte
PDL 6P PLUG 6.5 D/R(GWT) NAT	2005252-1	Produktzeichnung 3D PDF	Draht-an-Draht	6	6.5 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	-	-	2	6.5 mm	Buchse	Naturbelassen	PA 66	-	Tüte
PDL 9P PLUG 3.96 T/R(GWT) NAT	2005254-1	Produktzeichnung 3D PDF	Draht-an-Draht	9	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	16 – 26 AWG	1.3 – .12 mm²	Crimpverbindung	Ohne	9	0	3	4.6 mm	Buchse	Naturbelassen	PA 66	-	-
PDL 12P PLUG 3.96 T/R(GWT) NAT	2005255-1	Produktzeichnung 3D PDF	Draht-an-Draht	12	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	16 – 26 AWG	1.3 – .12 mm²	Crimpverbindung	Ohne	12	0	3	4.6 mm	Buchse	Naturbelassen	PA 66	-	Tüte
PDL 3P PLUG 3.96MM,SR (GWT)	2301328-1	Produktzeichnung 3D PDF	Draht-an-Draht	3	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	3	0	1	-	Buchse	Naturbelassen	Nylon	-	Tüte
PDL 4P PLUG 3.96MM,DR (GWT)	2301329-1	Produktzeichnung 3D PDF	Draht-an-Draht	4	3.96 mm	-	Leistung	-	-30 – 105 °C	300 VAC	-	-	-	-	-	4	0	1	-	Buchse	Naturbelassen	Nylon 6/6	-	Tüte
MULTI 6P CONNECTOR	2310133-1	Produktzeichnung 3D PDF	Draht-an-Draht	6	6.6 mm	9 A	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	6	0	2	6.6 mm	Buchse, Flachstecker	Naturbelassen	Thermoplast, Thermoplast	1 µm	Tüte
PDL 2P PLUG HSG 3.96MM (GWT)	2825340-1	Produktzeichnung 3D PDF	Draht-an-Draht	2	3.96 mm	14 A	Leistung	Kabelbefestigung (freihängend)	-30 – 65 °C	50 VAC, 300 VAC	-	-	-	Crimpverbindung	Ohne	2	-	1	-	Buchse	Naturbelassen	PA 66	-	Tüte
PDL 3P PLUG 6.5(GWT) BLK	368570-9	Produktzeichnung 3D PDF	Draht-an-Draht	3	6.5 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 65 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	3	0	1	-	Buchse	Schwarz	PA 66	-	Tüte
PDL 3P PLUG 3.96(GWT) YEL	368571-4	Produktzeichnung 3D PDF	Draht-an-Draht	3	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 65 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	3	0	1	-	Buchse	Gelb	PA 66	-	Tüte
PDL 3P PLUG 3.96(GWT) BLU	368571-6	Produktzeichnung 3D PDF	Draht-an-Draht, Draht-an-Leiterplatte	3	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 65 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	0	0	1	-	Buchse	Blau	PA 66	-	Tüte
PDL 4P PLUG 6.5 D/R(GWT) NAT	368574-1	Produktzeichnung 3D PDF	Draht-an-Draht	4	6.5 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	4	0	2	6.5 mm	Buchse	Naturbelassen	PA 66	-	Tüte
PDL 4P PLUG 3.96 D/R(GWT) NAT	368575-1	Produktzeichnung 3D PDF	Draht-an-Draht	4	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	4	0	2	4.6 mm	Buchse	Naturbelassen	PA 66	-	Tüte
PDL 6P PLUG 3.96 D/R(GWT) RED	368576-2	Produktzeichnung 3D PDF	Draht-an-Draht, Draht-an-Leiterplatte	6	3.96 mm	-	Strom und Signale	Kabelbefestigung (freihängend)	-30 – 65 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	-	-	2	4.6 mm	Buchse	Rot	PA 66	-	Tüte
P.D.LOCK PLUG 8P(DR) NATURAL	368577-1	Produktzeichnung 3D PDF	Draht-an-Draht	8	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 65 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	8	0	2	4.6 mm	Buchse	Naturbelassen	PC/PET	-	-
PDL 8P PLUG HSG,3.96,D/R,BLUE(	368577-6	Produktzeichnung 3D PDF	Draht-an-Draht	8	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 65 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	8	0	2	4.6 mm	Buchse	Blau	PC/PET	-	-
P.D.LOCK PLUG 10P(DR) NATURAL	368578-1	Produktzeichnung 3D PDF	Draht-an-Draht	10	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 65 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	10	0	2	4.6 mm	Buchse	Naturbelassen	PC/PET	-	-
PDL 10P PLUG HSG,3.96,D/R,RED(	368578-2	Produktzeichnung 3D PDF	Draht-an-Draht	10	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 65 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	10	0	2	4.6 mm	Buchse	Rot	PC/PET	-	-
PDL 10P PLUG HSG,3.96,D/R,YELL	368578-4	Produktzeichnung 3D PDF	Draht-an-Draht	10	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 65 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	10	0	2	4.6 mm	Buchse	Gelb	PC/PET	-	-
PDL 10P PLUG HSG,3.96,D/R,BLUE	368578-6	Produktzeichnung 3D PDF	Draht-an-Draht	10	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 65 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	10	0	2	4.6 mm	Buchse	Blau	PC/PET	-	-
POWER DBL LOCK PLUG HSG 4P(GWT)	5-177900-1	Produktzeichnung 3D PDF	Draht-an-Draht	4	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	4	0	2	4.6 mm	Buchse	Naturbelassen	Nylon 6/6	-	Tüte
AMP POWER DBL LOCK PLUG HSG 8P(GWT)	5-177902-1	Produktzeichnung 3D PDF	Draht-an-Draht	8	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	8	0	2	4.6 mm	Buchse	Naturbelassen	Nylon 6/6	-	Tüte
POWER DBL LOCK PLUG HSG 12P(GWT)	5-177905-1	Produktzeichnung 3D PDF	Draht-an-Draht	12	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	12	0	3	4.6 mm	Buchse	Naturbelassen	Nylon 6/6	-	Tüte
AMP POWER D/LOCK PLUG HSG 4P(GWT)	5-179861-1	Produktzeichnung 3D PDF	Draht-an-Draht	4	6.5 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	4	0	2	6.5 mm	Buchse	Naturbelassen	Nylon 6/6	-	Tüte
AMP POWER D/LOCK PLUG HSG 6P(GWT)	5-179862-1	Produktzeichnung 3D PDF	Draht-an-Draht	6	6.5 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	-	6	0	2	6.5 mm	Buchse	Naturbelassen	Nylon 6/6	-	Tüte
AMP PDL 6.5MM PITCH 8P PLUG HSG(GWT)	5-1827196-1	Produktzeichnung 3D PDF	Draht-an-Draht	8	6.5 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	-	8	0	2	-	Buchse	Naturbelassen	Nylon 66, Nylon 66	-	Tüte
POWER D/LOCK PLUG HG 4P NAT(GWT)	5-316501-1	Produktzeichnung 3D PDF	Draht-an-Draht	4	3.96 mm	-	Leistung	Kabelbefestigung (freihängend)	-30 – 105 °C	300 VAC	-	-	-	Crimpverbindung	Ohne	4	0	1	-	Buchse	Naturbelassen	Nylon 6/6	-	Tüte

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Kompatibel mit Einzeldrahttyp Mehrdrähtig
Rechteckiger Leistungssteckverbindertyp Gehäuse
Steckverbinder- und Gehäusetyp Stecker
Steckverbindersystem Draht-an-Draht, Draht-an-Leiterplatte, Draht-an-Schalttafel
Abdichtbar Nein
Anschluss von Steckverbinder & Kontakt an Leitungen und Kabel

Konfigurationsmerkmale

Anzahl der bestückten Positionen 2
Anzahl von Positionen 1, 2, 3, 4, 6, 8, 9, 10, 12
Anzahl der Leistungspole 0, 1, 2, 3, 4, 6, 8, 9, 10, 12
Anzahl der Signalpositionen 0
Zeilenanzahl 1, 2, 3

Elektrische Kennwerte

Arbeitsspannung (VAC) 50, 300
Arbeitsspannung (VDC) 300

Kontaktmerkmale

Beschichtungsmaterial des Steckbereichs des Kontakts Zinn
Kontaktaufbau Matrix, Verbindungsmuffe
Kontaktnennstrom (max.) (A) 9, 14
Kontaktfestsitz im Gehäuse Ohne
Kontakttyp Buchse, Flachstecker
Dicke des Beschichtungsmaterials des Steckbereichs des Kontakts 1 µm [ 39.37 µin ]
Mehrfachkontakttypen Ohne

Klemmenmerkmale

Anschlussmethode für Leitungen und Kabel Crimpverbindung

Montage und Anschlusstechnik

Art der Panelmontagevorrichtung Klinken
Panelmontagevorrichtung Mit
Gegensteckführung Mit
Typ der Gegensteckführung Kodiert
Art der Steckverbindermontage Kabelbefestigung (freihängend), Leiterplatten-Befestigung

Gehäusemerkmale

Raster (mm) 3.96, 6.5, 6.6
Raster (in) .155, .156, .255, .256, .26
Gehäusefarbe Blau, Gelb, Naturbelassen, Rot, Schwarz
Gehäusematerial Nylon, Nylon 6/6, Nylon 66, Nylon 66, PA 66, PC/PET, Thermoplast, Thermoplast

Abmessungen

Länge des Produkts (mm) 11.22, 13.9, 21.3, 32.1
Länge des Produkts (in) .441
Breite des Produkts (mm) 10.6, 18.9, 20.6, 21.3
Breite des Produkts (in) .811
Steckverbinderhöhe (mm) 4.6, 7.7, 16.2, 20.6
Steckverbinderhöhe (in) .181, .811
Drahtgröße (AWG) 16 – 26
Drahtgröße (mm²) 1.3 – .12
Reihenabstand (mm) 4.6, 6.5, 6.6, 8.5
Reihenabstand (in) .181, .255, .256, .259, .335
(Empfohlene) Schalttafeldicke 1.2 mm [ .047 in ]

Verwendungsbedingungen

Betriebstemperaturbereich (°C) -30 – 105, -30 – 65
Betriebstemperaturbereich (°F) -22 – 149, -22 – 221

Betrieb/Anwendung

Stromkreis Anwendung Leistung, Strom und Signale

Kennzeichnungsbeschriftung

Schaltkreiserkennungsfunktion Ohne

Industriestandards

Kompatibel mit zugelassenen Norm-Produkten CSA/C22.2 No. 182.3-M1987, UL 1977, UL E28476
Kompatibel mit Produkten von Behörden/Normen CNR, CSA, USR
UL-Brandschutzklasse UL 94V-0
Bezugswert des Glühdrahts Glühdrahttest bei 750 °C (ohne Flamme)
UL-Grad Zulassung

Verpackungsmerkmale

Verpackungsmenge 100, 120, 150, 200, 250, 300, 400, 500, 1000, 2000, 2500
Verpackungsmethode Box, Paket, Tüte

Referenznummer

TE-interne Teilenummer CAT-P87024-P729A

Literatur

Datenblätter/Katalogseiten

1773458-5_POWER_DBL_LOCK_(PDL)_CONNECTORS pdf Englisch
