Mini LED-Halterungen, Z32

Mini LED-Halterungen, Z32-CAT-L97-L4981D
  • LUMAWISE
|
  • LUMAWISE LED Holders

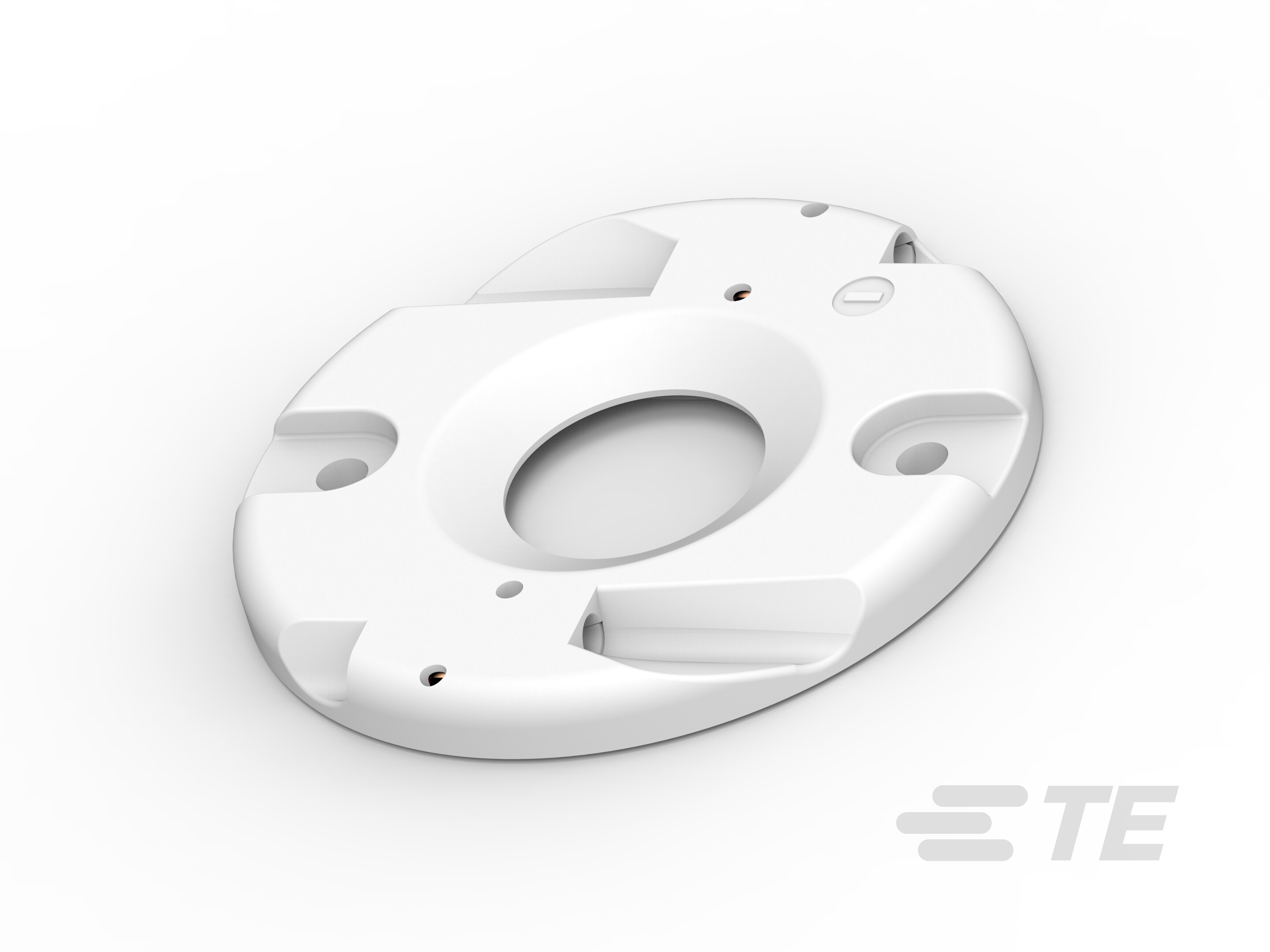

Die LUMAWISE Mini-LED-Halterung des Typs Z32 bietet eine einfache lötfreie Verbindung mithilfe von Standardschrauben. Die niedrige Höhe (3 mm) verhindert, dass Licht blockiert wird, und bietet maximalen Raum für Sekundäroptik.
Mehr Weniger

Produktmerkmale

  • Arbeitsspannung(VDC): 60

  • Anschlussmethode für Leitungen und Kabel: Poke-In

  • Steckverbindersystem: Draht-an-Leiterplatte

  • Anzahl von Positionen: 1

  • Anschluss von Steckverbinder & Kontakt an: Leitungen und Kabel

Übersicht

Vorteile

  • Sehr kleiner Formfaktor mit einem Durchmesser von 32 mm
    und einer Höhe von 3 mm.
  • Zuverlässiger lötfreier Stromanschluss.
  • Sichere mechanische Anbringung.
  • Werkzeugloser Abschluss mit Festdraht mit 20–22 AWG.
  • Litzenleiter-Einsetzfunktion für Litzenleiter mit 20–22 AWG.
  • Robustes und optisch ansprechendes Design
  • Zweiseitige Poke-in-Verbindung

60 V DC

Max. Nennspannung

32 mm

Durchmesser

5

Steckzyklen auf LED

Anwendungen

  • Punktstrahler
  • Lichtschienen
  • Einbauleuchten
  • Hallenbeleuchtung
  • Nachrüstleuchten
  • Wandleuchten
  • Straßenbeleuchtung
  • Landebahnbeleuchtung
  • Baubeleuchtung
  • Leselampen
  • Schilder- und Symbolleuchten
  • Flächen- und Objektbeleuchtung

Spezifikationen und Standards

Produktspezifikation  108-133006
Verarbeitungsspezifikation: 114-32045
Zertifikat  UL1977
Spezifikation der Umgebungsbedingungen REACH- und RoHS-konform

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Steckverbindersystem  Draht-an-Leiterplatte

  • Anschluss von Steckverbinder & Kontakt an  Leitungen und Kabel

  • COB Substratdicke (mm) 1

  • LED-Halterungen – Produkttyp  LED-Halterung

Konfigurationsmerkmale

  • Steckverbinder für Beleuchtungssysteme – enthaltene Funktionen  Ermöglicht keine Zhage-Kompatibilität, Kein Wärmeschutz, Nicht optisch kompatibel

  • Anzahl von Positionen  1

Elektrische Kennwerte

  • Arbeitsspannung (VDC) 60

  • Nennstrom (max.) (A) 2

Sonstige Eigenschaften

  • Kompatible LED  Everlight EAHP1215 Serie, Lumileds 120206xCx, Lumileds 1215, Lumileds Luxeon CoB 105, Lumileds Luxeon CoB 107, Lumileds Luxeon CoB 109, Nichia S Serie, Samsung LC010C, Samsung LC020C, Sharp Mini Zenigata

Kontaktmerkmale

  • Kontaktmaterial  Kupferlegierung

  • Beschichtungsmaterial des Steckbereichs des Kontakts  Silber

  • Kontaktnennstrom (max.) (A) 2

Klemmenmerkmale

  • Anschlussmethode für Leitungen und Kabel  Poke-In

Gehäusemerkmale

  • Gehäusematerial  PBT GF

Verwendungsbedingungen

  • Betriebstemperaturbereich (°C) -40 – 105

Betrieb/Anwendung

  • Stromkreis Anwendung  Leistung

Referenznummer

  • TE-interne Teilenummer CAT-L97-L4981D
