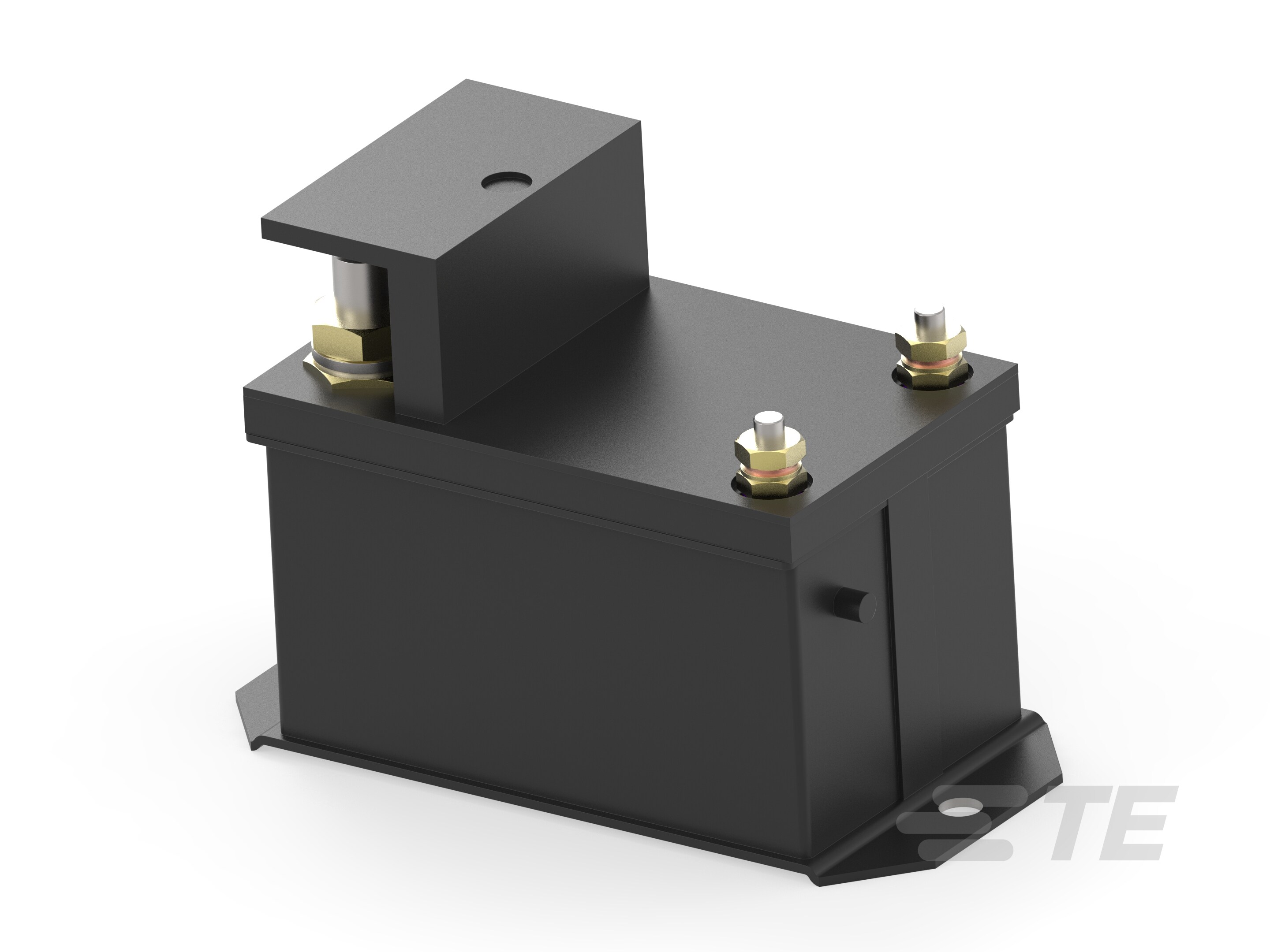

SPST DC Contactors, 400A Intermittent Duty

SPST DC Contactors, 400A Intermittent Duty-CAT-DC-A703

Produktmerkmale

Kontaktanordnung: SPST NO
Kontaktnennstrom(A): 400
Produkt-Montagetyp: Chassis
Anzahl der Pole: 1

Produkt	TE Teilenr.:	Dokumente	Spulenspannung (max.)	Spulenwiderstand	Spulennennspannung	Spulenanschluss-Typ	Kontaktschaltspannung (max.)
A703=RELAY	1616058-1		30 VDC	78 Ω	28 VDC	10-32 UNF-2A-Bolzen	28 VDC
A703D=RELAY	1616058-8	Produktzeichnung	30 VDC	14 Ω	28 VDC	10-32 UNF-2A-Bolzen	28 VDC
A703FB (FAA/PMA)=RELAY	1-1616058-3	Produktzeichnung	30 VDC	14 Ω	24 VDC	8-32 UNC-2A-Bolzen	28 VDC
A703DB=RELAY	1616058-9	Produktzeichnung	30 VDC	14 Ω	30 VDC	10-32 UNF-2A-Bolzen	28 VDC
A703T (FAA/PMA)=RELAY	2-1616058-0	Produktzeichnung	30 VDC	14 Ω	-	8-32 UNC-2A-Bolzen	28 VDC
A703AK=RELAY	1616058-2	Produktzeichnung	30 VDC	14 Ω	28 VDC	Steckverbinder	28 VDC
A703B (FAA/PMA)=RELAY	1616058-3	Produktzeichnung	30 VDC	7,6 Ω	28 VDC	10-32 UNF-2A-Bolzen	28 VDC
A703CD (FAA/PMA)=RELAY	1616058-6	Produktzeichnung 3D PDF	30 VDC	14 Ω	28 VDC	10-32 UNF-2A-Bolzen	28 VDC
A703DBH=RELAY	1-1616058-0		31 VDC	14 Ω	28 VDC	10-32 UNF-2A-Bolzen	28 VDC
A703E (FAA/PMA)=RELAY	1-1616058-1	Produktzeichnung	30 VDC	91 Ω	28 VDC	10-32 UNF-2A-Bolzen	28 VDC
A703FSS (FAA/PMA)=RELAY	1-1616058-4	Produktzeichnung	30 VDC	14 Ω	28 VDC	8-32 UNC-2A-Bolzen	28 VDC
A703GC=RELAY	1-1616058-6	Produktzeichnung	31 VDC	91 Ω	28 VDC	8-32 UNC-2A-Bolzen	28 VDC
A703R (FAA/PMA)=RELAY	1-1616058-9	Produktzeichnung	30 VDC	91 Ω	28 VDC	8-32 UNC-2A-Bolzen	28 VDC
A703ZS (FAA/PMA)=RELAY	2-1616058-2	Produktzeichnung	24 VDC	16 Ω	24 VDC	10-32 UNF-2A-Bolzen	24 VDC

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Gehäusetyp Abgedichtet, Mit Dichtung abgedichtet

Konfigurationsmerkmale

Anzahl der Pole 1
Hilfsschalter-Kontaktanordnung 1 Form Z, 1 Form Z, SPDT Form Z, 1 Form Z, SPST NC, SPDT, SPDT, SPST NC, SPST NO

Elektrische Kennwerte

Spulenspannung (max.) (VDC) 24, 30, 31
Spulenwiderstand (Ω) 7,6, 14, 16, 78, 91
Spulennennspannung (VDC) 24, 28, 30
Kontaktschaltspannung (max.) (VDC) 24, 28
Antriebssystem DC

Kontaktmerkmale

Kontaktanordnung SPST NO
Kontaktnennstrom (A) 400

Klemmenmerkmale

Hilfskontakt-Anschlusstyp 10-32 UNF-2A-Bolzen, 8-32 UNC-2A-Bolzen, Drahtsteckverbinder
Hauptleitung-Anschlusstyp 3/8-24 UNF-2A-Bolzen
Spulenanschluss-Typ 10-32 UNF-2A-Bolzen, 8-32 UNC-2A-Bolzen, Steckverbinder

Montage und Anschlusstechnik

Montagetyp Montageplatte
Produkt-Montagetyp Chassis
Hilfsdrehmoment (in-lbs) 15, 24
Drehmoment (Spule) (in-lbs) 15, 24
Drehmoment (Haupt) (in-lbs) 112,5

Referenznummer

TE-interne Teilenummer CAT-DC-A703
