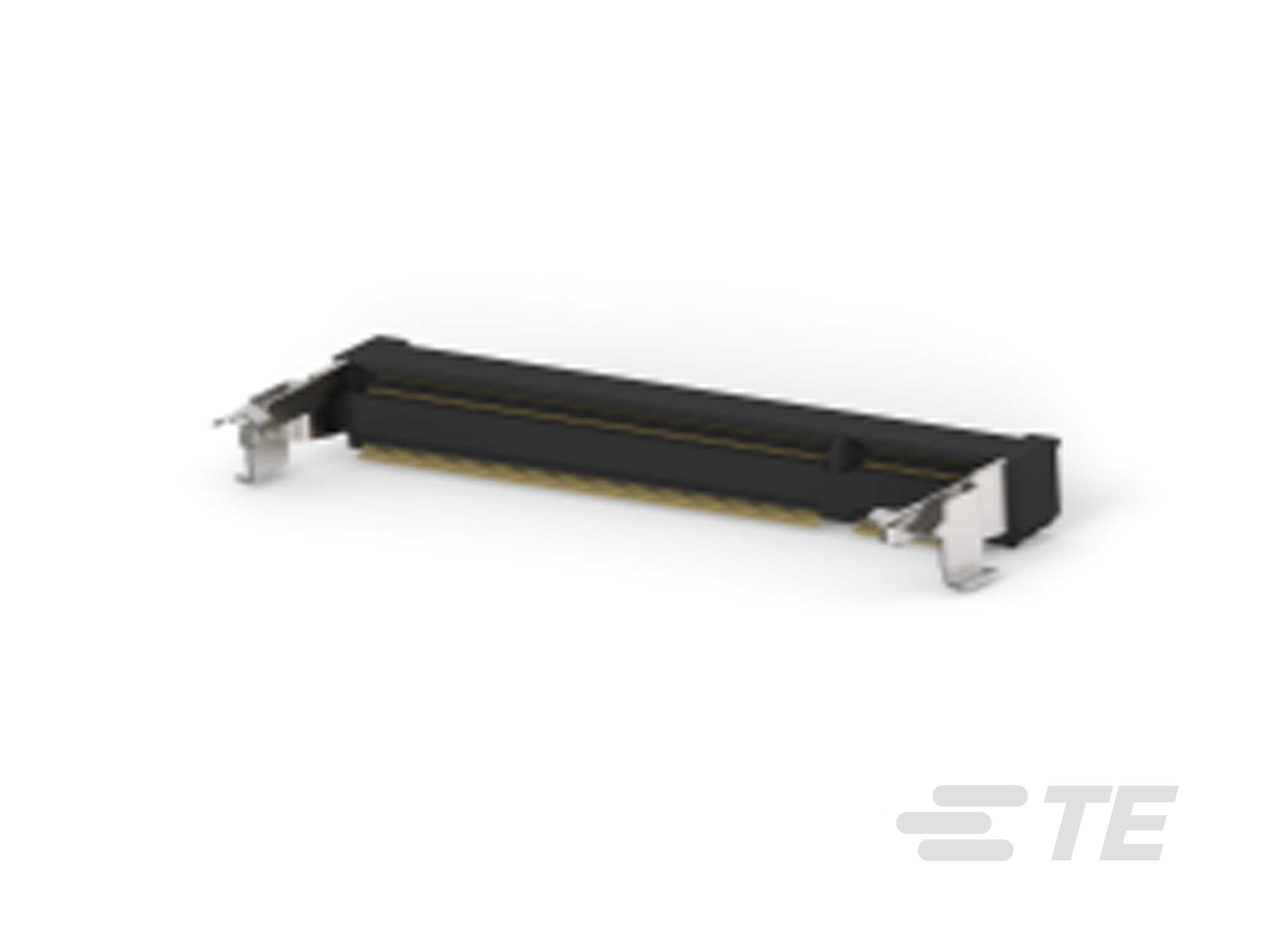

DDR2-SO-DIMM-Sockel

Digitales Datenblatt|

Produktmerkmale

Anzahl von Positionen: 200
Raster(mm): .6
Stromkreis Anwendung: Leistung
Betriebstemperaturbereich(°C): -55 – 85

Produkt	TE Teilenr.:	Dokumente	DRAM-Typ	Stapelhöhe	Modulausrichtung	Profil des Steckverbinders	Reihenabstand	Beschichtungsmaterial des Steckbereichs des Kontakts	Dicke des Beschichtungsmaterials des Steckbereichs des Kontakts	Verpackungsmethode
SEMI-HARD TRAY ASSY DDR2 SODIMM 5.2H ST	1473149-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	5.2 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Montage halbfester Einsatz, Tray
SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 5	1473005-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	5.2 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Montage halbfester Einsatz
SEMI-HARD TRAY ASSY DDR 200P VERTICAL	2040910-1	Produktzeichnung 3D PDF	Doppeldatenrate (DDR)	-	Vertikal	-	8.6 mm	Gold	-	Box, Tray
SEMI-HARD TRAY DDR2 SODIMM 9.2H STD AMC	1981284-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	9.2 mm	Rechter Winkel	Standard	6.2 mm	Gold	-	Box, Tray
EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H	1565917-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	5.2 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Band und Rolle
DDR SODIMM SOCKET 200P 8H STD TYPE	1827341-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	8 mm	Rechter Winkel	Standard	6.2 mm	Gold	-	Box, Tray
SEMI HARD TRAY DDR SOCKET 200P	1473005-1	Produktzeichnung 3D PDF	Doppeldatenrate (DDR)	5.2 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Montage halbfester Einsatz
SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 9	1612618-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	9.2 mm	Rechter Winkel	Extrem hoch	6.2 mm	Blattvergoldet	-	Montage halbfester Einsatz
SEMI-HARD TRAY ASSY DDR2 SODIMM 5.2H RV	1473150-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	5.2 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Box, Tray
SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 5	1473006-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	5.2 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Montage halbfester Einsatz
SEMI-HARD TRAY DDR SODIMM SOCKET 200P 6	1717468-3	Produktzeichnung 3D PDF	Doppeldatenrate (DDR)	6.5 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Montage halbfester Einsatz, Tray
EMBOSS ASS'Y DDR SODIMM SOCKET	1717254-1	Produktzeichnung 3D PDF	Doppeldatenrate (DDR)	5.2 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Band und Rolle
SEMI-HARD TRAY DDR SODIMM 200P	5-1612773-1	Produktzeichnung 3D PDF	Doppeldatenrate (DDR)	6.5 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Montage halbfester Einsatz
SEMI HARD TRAY DDR SOCKET 200P	1473006-1	Produktzeichnung 3D PDF	Doppeldatenrate (DDR)	5.2 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Montage halbfester Einsatz
SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 4	1827236-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	4.6 mm	Rechter Winkel	Niedrig	5.6 mm	Blattvergoldet	-	Box, Tray
DDR SODIMM SOCKET 200POS SEMI-	1612618-1	Produktzeichnung 3D PDF	Doppeldatenrate (DDR)	9.2 mm	Rechter Winkel	Extrem hoch	6.2 mm	Blattvergoldet	-	Montage halbfester Einsatz
SEMI-HARD TRAY ASS'Y FOR DDR S	1565691-1	Produktzeichnung 3D PDF	Doppeldatenrate (DDR)	4 mm	Rechter Winkel	Niedrig	5.6 mm	Blattvergoldet	-	Montage halbfester Einsatz
HARD TRAY ASS'Y DDR SODIMM SOC	1612507-3	Produktzeichnung 3D PDF	Doppeldatenrate (DDR)	5.2 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Fester Einsatz
EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H	1717254-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	5.2 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Band und Rolle
SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 6	1612773-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	6.5 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Montage halbfester Einsatz
SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 6	1717468-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	6.5 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Montage halbfester Einsatz, Tray
SEMI HARD TRAY DDR SOCKET 200P	1-1473005-1	Produktzeichnung 3D PDF	Doppeldatenrate (DDR)	5.2 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	.76 µm	Montage halbfester Einsatz
EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H	1565918-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	5.2 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Band und Rolle
SEMI-HARD TRAY DDR2 SODIMM 6.5H STD(HSG	5-1746530-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	6.5 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Box, Tray
EMBOSS DDR2 SODIMM 200P 4H RVS	292407-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	4 mm	Rechter Winkel	Standard	5.8 mm	Blattvergoldet	-	Trommel
SEMI-HARD TRAY ASSY DDR 200P 5	1473149-1	Produktzeichnung 3D PDF	Doppeldatenrate (DDR)	5.2 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Montage halbfester Einsatz, Tray
SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 4	1565691-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR)	4 mm	Rechter Winkel	Niedrig	5.6 mm	Blattvergoldet	-	Montage halbfester Einsatz
EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H	1717379-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	5.2 mm	Rechter Winkel	Standard	6.2 mm	Blattvergoldet	-	Band und Rolle
SEMI-HARD TRAY ASSY DDR2 200P VERTICAL	2040910-2	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	-	Vertikal	-	8.6 mm	Gold	-	Box, Tray
EMBOSS DDR2 SODIMM 200P 4H STD	292406-4	Produktzeichnung 3D PDF	Doppeldatenrate (DDR) 2	4 mm	Rechter Winkel	Standard	5.8 mm	Blattvergoldet	-	Trommel

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Anschluss von Steckverbinder & Kontakt an Leiterplatte
Steckverbindersystem Kabel-an-Leiterplatte
DRAM-Typ Doppeldatenrate (DDR), Doppeldatenrate (DDR) 2

Konfigurationsmerkmale

Zeilenanzahl 2
Modulausrichtung Rechter Winkel, Vertikal
Anzahl von Positionen 200
Anzahl der Kodiermöglichkeiten 1
Fächeranzahl 2

Elektrische Kennwerte

DRAM-Spannung (V) 1.8, 2.5

Signalmerkmale

SGRAM-Spannung (V) 1.8, 2.5

Sonstige Eigenschaften

Auswurfapparattyp Standard, Verriegelung
Profil des Steckverbinders Extrem hoch, Niedrig, Standard, Umgekehrt
Modulschlüsseltyp Links versetzt, Rechts versetzt, SGRAM
Beschichtungsmaterial der Klinke Zinn
Position des Arretierpfostens Beide Enden, Mitte
Klinkenmaterial Edelstahl, Hochtemperatur-Thermoplast
Material des Arretierpfostens Kupferlegierung
Auswurfapparatposition Beide Enden

Kontaktmerkmale

Kontaktnennstrom (max.) (A) .5
Kontaktmaterial Kupferlegierung
Beschichtungsmaterial des Kontaktanschlussbereichs der Leiterplatte Blattvergoldet, Gold, Zinn
Unterbeschichtungsmaterial des Kontakts Nickel
Beschichtungsmaterial des Steckbereichs des Kontakts Blattvergoldet, Gold
Dicke des Beschichtungsmaterials des Steckbereichs des Kontakts (µm) .254, .76
Dicke des Beschichtungsmaterials des Steckbereichs des Kontakts (µin) 10, 30
Speichersockeltyp Speicherkarte

Klemmenmerkmale

Verbindungsmethode für Leiterplatte Oberflächenmontage
Einführungsausführung Cam-In

Montage und Anschlusstechnik

Art der Steckverbindermontage Leiterplattenmontage
Art der Leiterplattenmontage Lötendstück, Lötstift
Arretierung für Leiterplattenmontage Mit
Typ der Gegensteckführung Standardkodierung, Umgepolte Verschlüsselung

Gehäusemerkmale

Gehäusefarbe Grau, Schwarz
Gehäusematerial Hochtemperatur-Thermoplast, LCP (Liquid Crystal Polymer, Flüssigkristallpolymer), Thermoplast, Thermoplast
Raster .6 mm [ .024 in ]

Abmessungen

Stapelhöhe (mm) 4, 4.6, 5.2, 6.5, 8, 9.2
Stapelhöhe (in) .157, .18, .205, .256, .315, .362
Reihenabstand (mm) 5.6, 5.8, 6.2, 7.6, 8.6
Reihenabstand (in) .22, .228, .244, .299, .338

Verwendungsbedingungen

Betriebstemperaturbereich (°C) -55 – 105, -55 – 85
Betriebstemperaturbereich (°F) -67 – 185, -67 – 221

Betrieb/Anwendung

Stromkreis Anwendung Leistung

Industriestandards

UL-Brandschutzklasse UL 94V-0

Verpackungsmerkmale

Verpackungsmenge 16, 20, 24, 150, 200
Verpackungsmethode Band und Rolle, Box, Fester Einsatz, Montage halbfester Einsatz, Tray, Trommel

Referenznummer

TE-interne Teilenummer CAT-D3301-SO1339

Literatur

Keine Dokumentation verfügbar.
