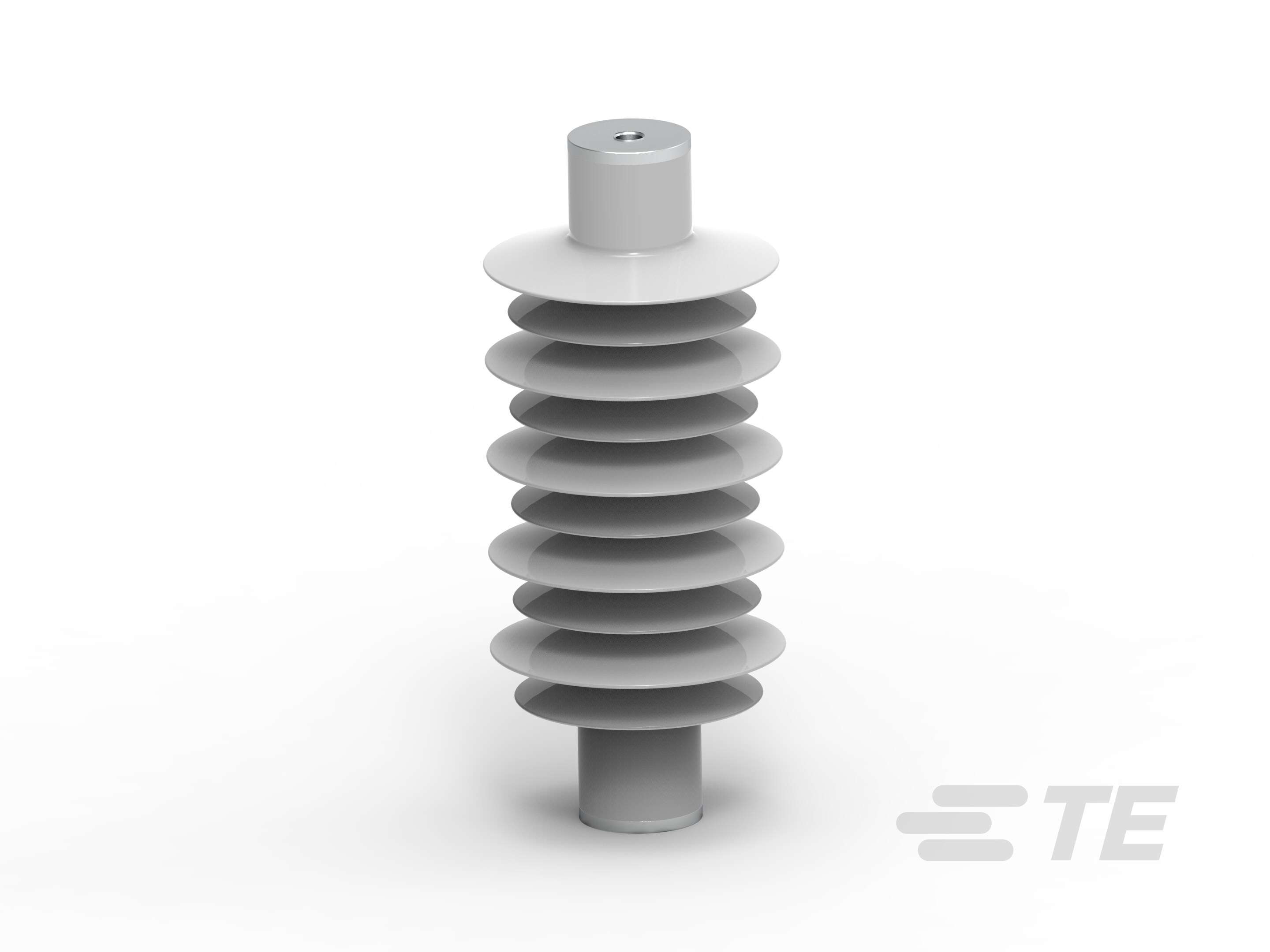

EP5150-000

Activo

Transmission, 449 mm Height, 65 kA Short Circuit Current, 1340 mm [52.756 in] Creepage, 1.6 C Qrs, Lightning Arresters & Surge Arresters

EP5150-000

Activo

Transmission, 449 mm Height, 65 kA Short Circuit Current, 1340 mm [52.756 in] Creepage, 1.6 C Qrs, Lightning Arresters & Surge Arresters

Núm. interno de TE: EP5150-000
Descripción interna de TE: TLPBA115L2E9M0-018
Núm. de alias: TLPBA115L2E9M0-018

Tipo de aplicación de componente de potencia : Sistemas de transmisión
Disponibilidad del producto : América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África
Solidez de la viga - SSL (kN): 1
Altura de producto (mm): 449
Voltaje residual (corriente nominal) (kV): 45

Ver todas las características

Más Menos

Piezas y herramientas compatibles

Documentos

Ilustraciones de productos

SURGE ARRESTER TLPBA1-3 L1E9M0 IEC GENERAL SALES ENG_CD_BOW-39-020_A.pdf Inglés

Páginas de catálogo y hojas de datos

BOWTHORPE EMP MCA/MDA SURGE ARRESTERS (IEC) ENG_CS_EPP-2777_A.pdf Inglés
TE_BOWTHORPE_EMP_HIGH_VOLTAGE_SURGE_ARRESTERS ENG_DS_TLPBA115-18_08-24-IEC_A.pdf Inglés

Aviso sobre cambio en producto

Ver aviso sobre cambio en producto Se requiere iniciar sesión para acceder a los avisos sobre cambio en producto

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

Características eléctricas

Corriente de descarga (nominal) (kA): 10
Voltaje de impulso de 1.2/50 μs (positivo) (kV): 321
Clase de voltaje del componente de potencia : Alta tensión
Voltaje residual (corriente nominal) (kV): 45
Corriente de cortocircuito (kA): 65
Voltaje de funcionamiento continuo (Uc) (kV): 12
Qrs (C): 1.6
Voltaje nominal (Ur) (kV): 15

Características del cuerpo

Color del producto : Gris

Fijación mecánica

Solidez de la viga - SSL (kN): 1

Dimensiones

Peso del producto (kg): 7
Altura de producto (mm): 449
Línea de fuga : 1340 mm [ 52.756 in ]

Operación/aplicación

Tipo de aplicación de componente de potencia : Sistemas de transmisión

Disponibilidad del producto

Disponibilidad del producto : América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África

EP5150-000

Transmission, 449 mm Height, 65 kA Short Circuit Current, 1340 mm [52.756 in] Creepage, 1.6 C Qrs, Lightning Arresters & Surge Arresters

EP5150-000

Transmission, 449 mm Height, 65 kA Short Circuit Current, 1340 mm [52.756 in] Creepage, 1.6 C Qrs, Lightning Arresters & Surge Arresters

Tipo de aplicación de componente de potencia : Sistemas de transmisión

Disponibilidad del producto : América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África

Solidez de la viga - SSL (kN): 1

Altura de producto (mm): 449

Voltaje residual (corriente nominal) (kV): 45

Documentos

Ilustraciones de productos

Páginas de catálogo y hojas de datos

Aviso sobre cambio en producto

Características

Características eléctricas

Corriente de descarga (nominal) (kA): 10

Voltaje de impulso de 1.2/50 μs (positivo) (kV): 321

Clase de voltaje del componente de potencia : Alta tensión

Voltaje residual (corriente nominal) (kV): 45

Corriente de cortocircuito (kA): 65

Voltaje de funcionamiento continuo (Uc) (kV): 12

Qrs (C): 1.6

Voltaje nominal (Ur) (kV): 15

Características del cuerpo

Color del producto : Gris

Fijación mecánica

Solidez de la viga - SSL (kN): 1

Dimensiones

Peso del producto (kg): 7

Altura de producto (mm): 449

Línea de fuga : 1340 mm [ 52.756 in ]

Operación/aplicación

Tipo de aplicación de componente de potencia : Sistemas de transmisión

Disponibilidad del producto

Disponibilidad del producto : América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África

Conformidades
