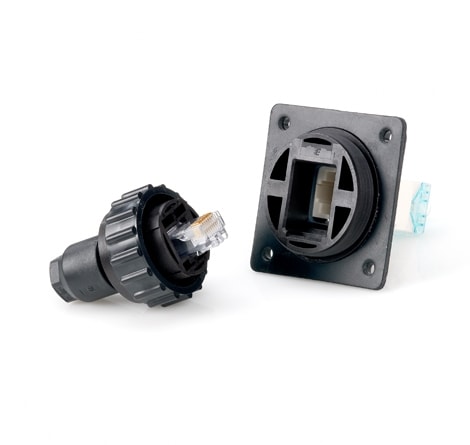

インダストリアル RJ45 Variant 3 コネクタには TE 共通の芯線設計が採用されているため、工具を使わずに現地で取り付けできます。このコネクタは過酷な環境での使用を前提としており、安全性と信頼性の高い接続を実現するねじ式の 1-14UNC 結合機構を備えています。

過酷な環境に対応したイーサネット Variant 3 コネクタです。 TE では、プラスチックねじのインダストリアル イーサネット Variant 3 コネクタ シリーズも提供しています。共通の芯線設計を持つ RJ45 インサートは、工具なしで接続できます。このコネクタは IP67 環境での使用を前提として設計されており、信頼性と安全性の高い接続を実現するねじ式の 1-14UNC 結合機構を備えています。

特徴

  • Variant 3 接続システム
  • 金属製の密閉型 IP67 ソリューション
  • ねじ式の 1-14UNC ロックにより、過酷な環境でも信頼性の高いシーリングを実現
  • 90 度、180 度、パススルーの各結線を利用可能
  • プラグおよびリセプタクル用の保護カバーをご用意

アプリケーション

  • ファクトリー オートメーション産業
  • インダストリアル プリンタおよび診断機器
  • インダストリアル PC ソリューション、PLC
  • インダストリアル データ ネットワーク システム
  • インダストリアル コントロール キャビネットおよびユニット
  • モーション、コントロール、およびロボット
  • インダストリアル イーサネット システム

1-1546405-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル リセプタクル
  • コネクタおよびコンタクトの嵌合先 プリント基板
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • プロファイル
  • シールの材質 Vition ゴム
  • ハウジングの色
  • ハウジングの材料 ABS (アクリロニトリルブタジエンスチレン)
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 実装方法 Bag
  • パッケージ数量 1
  • 結合ナットの材料 アクリロニトリルブタジエンスチレン (ABS)
  • ねじ山のサイズ 1-14 UN-2A
1-1546408-1 モジュラ ジャック、プラグ キャップおよびカバー
IEC 61076-3-106
  • モジュラ ジャックおよびプラグ アクセサリのタイプ クロージャ キャップ
  • モジュラ ジャック製品およびプラグ製品 アクセサリ
  • コネクタおよびコンタクトの嵌合先 ワイヤ&ケーブル
  • クロージャ キャップのタイプ プラグ コードセット
  • コネクタ タイプおよびコネクタ コンポーネント タイプ アクセサリ
  • キャップの材質 Delrin
  • キャップの色
  • カバーの色
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 実装方法 Bag
  • パッケージ数量 1
  • ランヤード長 92.2
  • ランヤード あり
1-1546406-1 モジュラ ジャック、プラグ キャップおよびカバー
IEC 61076-3-106
  • モジュラ ジャックおよびプラグ アクセサリのタイプ クロージャ キャップ
  • モジュラ ジャック製品およびプラグ製品 アクセサリ
  • コネクタおよびコンタクトの嵌合先 ワイヤ&ケーブル
  • クロージャ キャップのタイプ リセプタクル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ アクセサリ
  • キャップの材質 Delrin
  • キャップの色
  • カバーの色
  • ハウジングの色
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 実装方法 Package
  • パッケージ数量 1
  • ランヤード長 92.2
  • ランヤード あり
1546413-3 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル リセプタクル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • シールの材質 Vition ゴム
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • コネクタ取り付けのタイプ Panel
  • ハウジングの材料 アクリロニトリルブタジエンスチレン (ABS)
  • コネクタ形状 丸型
  • 使用温度範囲 -20 – 80
  • シールド処理済み はい
  • 性能カテゴリ Cat 5e
  • 実装方法 Package
  • パッケージ数量 1
  • コメント RJ45 バルクヘッド パススルーで、背面に RJ45 ジャックが付いています。
  • 結合ナットの材料 アクリロニトリルブタジエンスチレン (ABS)
  • ねじ山のサイズ 1-14
1546440-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル プラグ
  • コネクタおよびコンタクトの嵌合先 ワイヤ&ケーブル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • シールの材質 ニトリル ゴム
  • ハウジングの材料 アクリロニトリルブタジエンスチレン
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 実装方法 Package
  • パッケージ数量 1
  • コメント フィールド取り付け可能
1546414-4 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル リセプタクル
  • コネクタおよびコンタクトの嵌合先 プリント基板
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • シールの材質 ニトリル ゴム
  • ハウジングの材料 アクリロニトリルブタジエンスチレン
  • コネクタ形状 丸型
  • Wire Size .14
  • Wire Size 26
  • 使用温度範囲 -20 – 80
  • シールド処理済み いいえ
  • 性能カテゴリ Cat 5e
  • 実装方法 Package
  • パッケージ数量 1
  • コメント RJ45 バルクヘッド パススルーでパッチコードが付いています。図面をチェックしてください。
  • その他の特徴 カテゴリ 5 ケーブル
  • ねじ山のサイズ 1-14 UNC
1-1546407-1 モジュラ ジャック、プラグ キャップおよびカバー
IEC 61076-3-106
  • モジュラ ジャックおよびプラグ アクセサリのタイプ クロージャ キャップ
  • モジュラ ジャック製品およびプラグ製品 アクセサリ
  • コネクタおよびコンタクトの嵌合先 ワイヤ&ケーブル
  • クロージャ キャップのタイプ リセプタクル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ アクセサリ
  • グレード インダストリアル イーサネット
  • キャップの材質 Delrin
  • キャップの色
  • カバーの色
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 用途 リセプタクル
  • 実装方法 Package
  • パッケージ数量 1
  • ランヤード なし
1-1546409-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル リセプタクル
  • コネクタおよびコンタクトの嵌合先 ワイヤ&ケーブル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • シールの材質 ニトリル ゴム
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 実装方法 Package
  • パッケージ数量 1
  • ねじ山のサイズ 1-14 UNC
1-1546411-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル リセプタクル
  • コネクタおよびコンタクトの嵌合先 ワイヤ&ケーブル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン T568A
  • シールの材質 ニトリル ゴム
  • ハウジングの材料 ABS (アクリロニトリルブタジエンスチレン)
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 実装方法 Package
  • パッケージ数量 1
  • その他の特徴 カテゴリ 5 ケーブル
  • ねじ山のサイズ 1-14 UNC
1-1546451-4 2線撚りケーブル アセンブリ モジュール
IEC 61076-3-106
  • 性能カテゴリ Cat 5e
  • シールド処理済み いいえ
  • 製品タイプ アクセサリ
  • コネクタのタイプ (エンド A) プラグ
  • コネクタのタイプ (エンド B) プラグ
  • 製品スタイル 丸型
  • ブーツ なし
  • 構成 ダブルエンド
  • 配線パターン RJ45
  • ケーブルの構造 PVC より線
  • ワイヤ サイズ 24
  • ワイヤ サイズ 404
  • ワイヤ サイズ 0.205
  • 使用温度範囲 -20 – 80
  • 実装方法 パッケージ
  • ケーブル アセンブリ長 2
