製品 (65)
1776900-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル リセプタクル
  • コネクタおよびコンタクトの嵌合先 プリント基板
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • ハウジングの色
  • ハウジングの材料 ポリエステル
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Package
  • パッケージ数量 1
  • 結合ナットの材料 ブラス
1811689-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル リセプタクル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • シールの材質 エラストマ
  • シールド材質 ブラス
  • シールドのめっき材質 ニッケル
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • ハウジングの色
  • ハウジングの材料 ポリエステル
  • シールド処理済み はい
  • IP 定格 IP67
  • 性能カテゴリ Cat 5e
  • 実装方法 Package
  • パッケージ数量 1
  • コメント カプラ線がポート間でクロスオーバー結線されています。
1738611-1 モジュラ ジャック、プラグ キャップおよびカバー
  • モジュラ ジャックおよびプラグ アクセサリのタイプ 保護カバー
  • モジュラ ジャック製品およびプラグ製品 アクセサリ
  • クロージャ キャップのタイプ リセプタクル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ アクセサリ
  • グレード インダストリアル イーサネット
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Box
  • パッケージ数量 1
  • ランヤード長 92.2
  • ランヤード あり
1738607-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル プラグ
  • ワイヤ タイプ 単線
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • コネクタ取り付けのタイプ Panel
  • ハウジングの色 クリア
  • ハウジングの材料 ポリエステル
  • コネクタ形状 丸型
  • Wire Size .2
  • Wire Size 24
  • シールド処理済み いいえ
  • 性能カテゴリ Cat 5e
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Bag
  • パッケージ数量 1
  • コメント 単線専用です。
1986280-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル リセプタクル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • シールの材質 エラストマ
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • ハウジングの色
  • ハウジングの材料 ポリエステル - GF
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 性能カテゴリ Cat 5e
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Box
  • パッケージ数量 1
  • コメント カプラ線がポート間でクロスオーバー結線されています。
  • 結合ナットの材料 ブラス
1738601-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル リセプタクル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • シールの材質 エラストマ
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • ハウジングの色
  • ハウジングの材料 ポリエステル
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 性能カテゴリ Cat 5e
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Bag
  • パッケージ数量 1
  • コメント カプラ線がポート間でクロスオーバー結線されています。
  • 結合ナットの材料 ブラス
1738607-2 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル プラグ
  • ワイヤ タイプ より線
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • コネクタ取り付けのタイプ Panel
  • ハウジングの色 クリア
  • ハウジングの材料 ポリエステル
  • コネクタ形状 丸型
  • Wire Size .2
  • Wire Size 24
  • シールド処理済み いいえ
  • 性能カテゴリ Cat 5e
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Bag
  • パッケージ数量 1
  • コメント より線専用です。
1738607-3 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル プラグ
  • コネクタおよびコンタクトの嵌合先 ワイヤ&ケーブル
  • ワイヤ タイプ 単線
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • シールド材質 銅合金
  • シールドのめっき材質 ニッケル
  • シールドのめっき仕上げ 準光沢
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • ハウジングの色 クリア
  • ハウジングの材料 ポリエステル
  • コネクタ形状 丸型
  • Wire Size .12 – .2
  • Wire Size 26 – 24
  • シールド処理済み はい
  • 性能カテゴリ Cat 5e
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Bag
  • パッケージ数量 1
  • コメント 単線専用です。
1738607-4 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル プラグ
  • ワイヤ タイプ より線
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • シールド材質 銅合金
  • シールドのめっき材質 ニッケル
  • シールドのめっき仕上げ 準光沢
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • コネクタ取り付けのタイプ Panel
  • ハウジングの色 クリア
  • ハウジングの材料 ポリエステル
  • コネクタ形状 丸型
  • Wire Size .12 – .2
  • Wire Size 26 – 24
  • シールド処理済み はい
  • 性能カテゴリ Cat 5e
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Package
  • パッケージ数量 1
  • コメント より線専用です。
1954656-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル プラグ
  • コネクタおよびコンタクトの嵌合先 ワイヤ&ケーブル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • シールの材質 エラストマ
  • シールド材質 銅合金
  • シールドのめっき材質 ニッケル
  • 端子のベース材質 銅合金
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • ハウジングの色
  • ハウジングの材料 ポリエステル
  • Wire Size .32
  • Wire Size 22 – 22
  • シールド処理済み いいえ
  • IP 定格 IP67
  • 性能カテゴリ Cat 5e
  • 実装方法 Package
  • パッケージ数量 1
概要

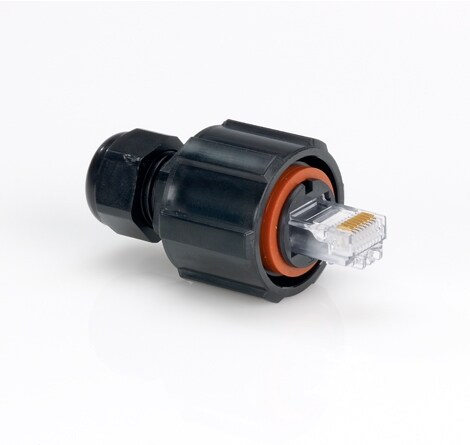

インダストリアル RJ45 - Variant 1

インダストリアル イーサネット RJ45 Variant 1

Variant 1 コネクタには TE 共通の芯線設計が採用されているため、工具を使わずに現地で取り付けできます。過酷な環境で使用できるように、このコネクタにはクイック コネクトのバヨネット結合機構が採用されています。

過酷な環境に対応した ODVA Variant 1 コネクタです。 TE では、イーサネット/IP RJ45 の要件/規格に適合する、さらに丈夫なコネクタ シリーズも提供しています。プラスチック製の ODVA 準拠コネクタの他、TE では IP67 金属シェル ODVA 準拠コネクタ システムも提供しています。このコネクタは過酷な環境での使用を前提として設計されており、IEC 61076-3-106 Variant 1 に準拠したクイックコネクトのバヨネット結合機構を備えています。

特徴

  • IEC 61076-3-106 Variant 1 接続システム
  • 金属またはプラスチック製のバヨネット ロックでの密閉型 IP67 ソリューションは、過酷な環境における信頼性の高いシーリングを提供します
  • 外部または内部のパネル カットアウトに取り付けるバルクヘッド リセプタクル
  • 保護カバーを使用できます

アプリケーション

  • ファクトリー オートメーション産業
  • インダストリアル プリンタおよび診断機器
  • インダストリアル PC ソリューション、PLC
  • インダストリアル データ ネットワーク システム
  • インダストリアル コントロール キャビネットおよびユニット
  • モーション、コントロール、およびロボット
  • インダストリアル イーサネット システム
インダストリアル RJ45 - Variant 1

インダストリアル イーサネット RJ45 Variant 1

Variant 1 コネクタには TE 共通の芯線設計が採用されているため、工具を使わずに現地で取り付けできます。過酷な環境で使用できるように、このコネクタにはクイック コネクトのバヨネット結合機構が採用されています。

過酷な環境に対応した ODVA Variant 1 コネクタです。 TE では、イーサネット/IP RJ45 の要件/規格に適合する、さらに丈夫なコネクタ シリーズも提供しています。プラスチック製の ODVA 準拠コネクタの他、TE では IP67 金属シェル ODVA 準拠コネクタ システムも提供しています。このコネクタは過酷な環境での使用を前提として設計されており、IEC 61076-3-106 Variant 1 に準拠したクイックコネクトのバヨネット結合機構を備えています。

特徴

  • IEC 61076-3-106 Variant 1 接続システム
  • 金属またはプラスチック製のバヨネット ロックでの密閉型 IP67 ソリューションは、過酷な環境における信頼性の高いシーリングを提供します
  • 外部または内部のパネル カットアウトに取り付けるバルクヘッド リセプタクル
  • 保護カバーを使用できます

アプリケーション

  • ファクトリー オートメーション産業
  • インダストリアル プリンタおよび診断機器
  • インダストリアル PC ソリューション、PLC
  • インダストリアル データ ネットワーク システム
  • インダストリアル コントロール キャビネットおよびユニット
  • モーション、コントロール、およびロボット
  • インダストリアル イーサネット システム
1776900-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル リセプタクル
  • コネクタおよびコンタクトの嵌合先 プリント基板
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • ハウジングの色
  • ハウジングの材料 ポリエステル
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Package
  • パッケージ数量 1
  • 結合ナットの材料 ブラス
1811689-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル リセプタクル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • シールの材質 エラストマ
  • シールド材質 ブラス
  • シールドのめっき材質 ニッケル
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • ハウジングの色
  • ハウジングの材料 ポリエステル
  • シールド処理済み はい
  • IP 定格 IP67
  • 性能カテゴリ Cat 5e
  • 実装方法 Package
  • パッケージ数量 1
  • コメント カプラ線がポート間でクロスオーバー結線されています。
1738611-1 モジュラ ジャック、プラグ キャップおよびカバー
  • モジュラ ジャックおよびプラグ アクセサリのタイプ 保護カバー
  • モジュラ ジャック製品およびプラグ製品 アクセサリ
  • クロージャ キャップのタイプ リセプタクル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ アクセサリ
  • グレード インダストリアル イーサネット
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Box
  • パッケージ数量 1
  • ランヤード長 92.2
  • ランヤード あり
1738607-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル プラグ
  • ワイヤ タイプ 単線
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • コネクタ取り付けのタイプ Panel
  • ハウジングの色 クリア
  • ハウジングの材料 ポリエステル
  • コネクタ形状 丸型
  • Wire Size .2
  • Wire Size 24
  • シールド処理済み いいえ
  • 性能カテゴリ Cat 5e
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Bag
  • パッケージ数量 1
  • コメント 単線専用です。
1986280-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル リセプタクル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • シールの材質 エラストマ
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • ハウジングの色
  • ハウジングの材料 ポリエステル - GF
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 性能カテゴリ Cat 5e
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Box
  • パッケージ数量 1
  • コメント カプラ線がポート間でクロスオーバー結線されています。
  • 結合ナットの材料 ブラス
1738601-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル リセプタクル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • シールの材質 エラストマ
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • ハウジングの色
  • ハウジングの材料 ポリエステル
  • コネクタ形状 丸型
  • シールド処理済み いいえ
  • 性能カテゴリ Cat 5e
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Bag
  • パッケージ数量 1
  • コメント カプラ線がポート間でクロスオーバー結線されています。
  • 結合ナットの材料 ブラス
1738607-2 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル プラグ
  • ワイヤ タイプ より線
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • コネクタ取り付けのタイプ Panel
  • ハウジングの色 クリア
  • ハウジングの材料 ポリエステル
  • コネクタ形状 丸型
  • Wire Size .2
  • Wire Size 24
  • シールド処理済み いいえ
  • 性能カテゴリ Cat 5e
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Bag
  • パッケージ数量 1
  • コメント より線専用です。
1738607-3 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル プラグ
  • コネクタおよびコンタクトの嵌合先 ワイヤ&ケーブル
  • ワイヤ タイプ 単線
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • シールド材質 銅合金
  • シールドのめっき材質 ニッケル
  • シールドのめっき仕上げ 準光沢
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • ハウジングの色 クリア
  • ハウジングの材料 ポリエステル
  • コネクタ形状 丸型
  • Wire Size .12 – .2
  • Wire Size 26 – 24
  • シールド処理済み はい
  • 性能カテゴリ Cat 5e
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Bag
  • パッケージ数量 1
  • コメント 単線専用です。
1738607-4 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル プラグ
  • ワイヤ タイプ より線
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • 配線パターン RJ45
  • シールド材質 銅合金
  • シールドのめっき材質 ニッケル
  • シールドのめっき仕上げ 準光沢
  • 端子のベース材質 りん青銅
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • コネクタ取り付けのタイプ Panel
  • ハウジングの色 クリア
  • ハウジングの材料 ポリエステル
  • コネクタ形状 丸型
  • Wire Size .12 – .2
  • Wire Size 26 – 24
  • シールド処理済み はい
  • 性能カテゴリ Cat 5e
  • 標準参照 ODVA (Open Device-Net Vendors Association)
  • 実装方法 Package
  • パッケージ数量 1
  • コメント より線専用です。
1954656-1 丸型 RJ45 コネクタ
IEC 61076-3-106
  • モジュラ ジャック製品およびプラグ製品 RJ タイプ ジャックおよびプラグ
  • コネクタ スタイル プラグ
  • コネクタおよびコンタクトの嵌合先 ワイヤ&ケーブル
  • コネクタ タイプおよびコネクタ コンポーネント タイプ コネクタ
  • コネクタのコンタクト密度 標準
  • シールの材質 エラストマ
  • シールド材質 銅合金
  • シールドのめっき材質 ニッケル
  • 端子のベース材質 銅合金
  • 端子嵌合面のめっき仕様 ニッケルに金メッキ
  • ハウジングの色
  • ハウジングの材料 ポリエステル
  • Wire Size .32
  • Wire Size 22 – 22
  • シールド処理済み いいえ
  • IP 定格 IP67
  • 性能カテゴリ Cat 5e
  • 実装方法 Package
  • パッケージ数量 1
