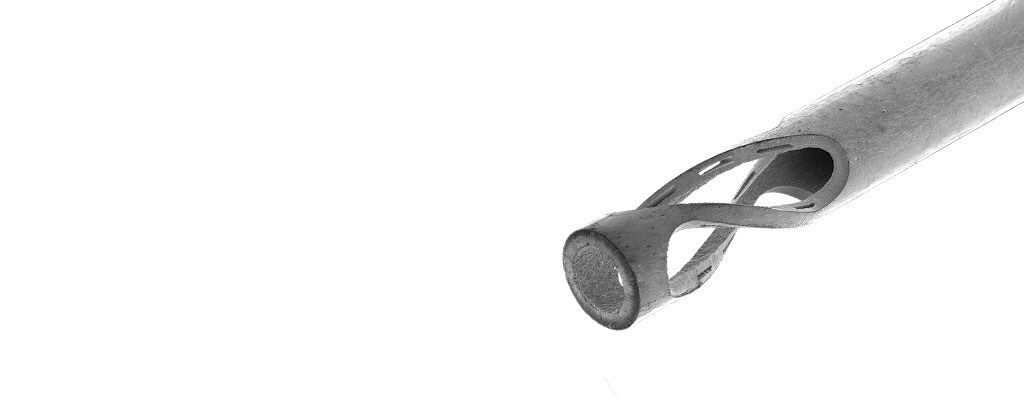

レーザー加工
TE のレーザー加工能力は、熱ひずみがなく充填材を用いないクリーンな溶接を必要とする、さまざまな形状や材料に対応できる柔軟な構成を必要とする、構造的完全性を備えた異種材料を融合する高精度医療機器の基盤です。
医療機器の製造には、加工が困難な金属も含め、正確で、一貫性があり、素早く機械加工できる小規模生産の構成部品が必要です。 TE では、さまざまな構成部品とアセンブリの微細加工およびレーザー加工による精密設計を実施しています。厳格なプロセス制御により、熱による損傷やひずみがなく、充填剤を用いない、類似および異種材料の溶接を高い再現性と正確さで実施し、医療機器申請の生体適合性を最適なものにできます。
レーザー加工技術
医療機器コンポーネントの用途:
(例を選択)
- レーザー溶接、レーザー切断、レーザー マーキング、レーザー アブレーション、マイクロ彫刻
- 外科用部品、機械加工部品、金属シャフトおよびハイポチューブ、ワイヤおよびコイル、特殊ニードル用の金属加工
- ハーメティック溶接ジョイントおよびらせん溶接コイル
- レーザーによるワイヤ ボール形成
- レーザー溶接トルク ケーブル、カテーテル チップ、チューブ アセンブリ、ニチノール アセンブリ、フィルタ アセンブリ
材料
- 以下のような、幅広い標準材料および加工が困難な金属に関する専門知識:
- ステンレス鋼、ニッケル、コバルト クロム
- ELGILOYTM® 合金、ニクロム、INVARTM® 合金、MP35NTM®、L605
- ニチノール、チタン、プラチナ、プラチナ合金
- チタン
- ポリマー: シリコン、ポリウレタン、PEBA、ETFE、PET、ポリイミド、ポリエステル繊維など
レーザー加工の仕様
- 金属のレーザー加工
- 公差 0.0005 インチ以内
- 切り口幅 0.0007 インチ
- 肉厚 0.002 ～ 0.030 インチ
- チューブ径 0.012 x 0.009 インチ
- ポリマーのレーザー加工:
- 公差 0.001 インチ以内
- 0.002 インチ以下の微小な穿孔
- 0.002 インチ厚および 0.040 インチ厚の材料
