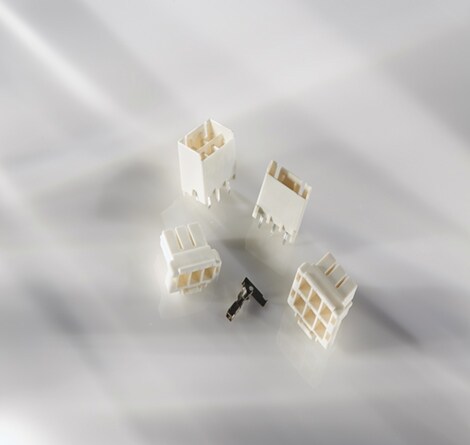

AMP 5-mm-Leistungsschlüsselstecker.

Leistung für die Leiterplatte

Das Design der 5-mm-Leistungsschlüsselstecker gewährleistet den Kontaktsitz und das richtige Stecken an der Leiterplatten-Steckleiste. Zudem ist der Steckverbinder für die Auflösung der beim Vergießen entstandenen Blasen ausgelegt (Leiterplattenbeschichtung). Um ein Gewirr der verdrahteten Kontakte zu vermeiden, werden Gehäusezungen eingesetzt.

Die AMP 5-mm-Leistungsschlüsselstecker bieten Kabel-auf-Leiterplatte-Verbindungen mit Steckergehäusen für Draht, kompakte Stecksockelsätze für Leiterplatten mit einer Steckhöhe von 20,7 mm sowie TPA (Terminal Position Assistance). Leistungsschlüsselstecker verfügen über ein 5-mm-Raster und sind für 300 V AC und bis zu 10 A ausgelegt. Sie sind für Drahtgrößen von 16-26 AWG [1,419-0,121 mm²] geeignet und einreihig mit 2, 3, 4 und 6 sowie zweireihig mit 4 und 6 Positionen erhältlich. Der Steckverbinder ist für das Auflösen der beim Vergießen entstandenen Blasen ausgelegt (Leiterplattenbeschichtung). Die roten, blauen, naturbelassenen oder gelben Gehäuse begrenzen die Auswirkungen des Blindsteckens, wo die Steckverbinder nicht sichtbar sind. Die vier Kodierungsmechanismen in unterschiedlichen Farben optimieren die Montageeffizienz und verhindern Fehlsteckungen.

Arbeitserleichterung

  • R-förmige Bauweise optimiert die Arbeitsbedingungen
  • Einfacheres Einsetzen der Kontakte mit hörbarem Klicken
  • Vereinfachte Lagerhaltung, da weniger Teilenummern

5 mm

Raster

-30 °C

Mindest-Betriebstemperaturbereich

105 °C

Maximaler Betriebstemperaturbereich

5,0-mm-Leistungsschlüsselstecker sind für die Schaltungen von Haushaltsgeräten und insbesondere Gasanlagen ausgelegt.
5-mm-Leistungsschlüsselstecker (Kabel-auf-Leiterplatte),
Katalog

Eigenschaften

5-mm-Leistungsschlüsselstecker
  • 5-mm-Raster
  • Kabel-auf-Leiterplatte mit Leiterplattenstecksockel
  • 4 Farben: Naturbelassen, gelb, blau und rot
  • Hörbares Rasten und TPA sorgen für komplette Kontaktbestückung
  • Zungenlose Kontakte
  • Von Schutzwänden umgebene Verriegelungshebel zur Vermeidung von Drahtgewirr
  • Höhere Steckhöhe und Steckverbinder
  • UL-zugelassen und CSA-zertifiziert
  • Glühdrahtmaterial

Anwendungen

5-mm-Leistungsschlüsselstecker
  • Gasgeräte
  • Waschmaschinen
  • Haushaltsgeräte
  • HKL-Systeme
  • Stromversorgung
  • Gebläsemodule
  • Beleuchtung
  • Industriesteuerungen

AMP ist ein Marke.

1376387-1 Rechteckige Leistungssteckverbinder  1
  • Stecksockeltyp Gehüllt
  • Produkttyp Stiftwanne
  • Gehäusetyp Buchse
  • Connector System Draht-an-Leiterplatte
  • Sealable Nein
  • Anschluss von Steckverbinder & Kontakt an Leiterplatte
  • Kontakttyp Flachstecker
  • Selektiv bestückt Nein
  • Anzahl von Positionen 6
  • Montageausrichtung für Leiterplatte Vertikal
  • Anzahl der Leistungspole 6
  • Anzahl der Signalpositionen 0
  • Zeilenanzahl 2
  • Reihenabstand 6.2
  • Arbeitsspannung 300
  • Kontaktmaterial Kupferlegierung
  • Contact Current Rating (Max) 10
  • Kontaktfestsitz Without
  • Beschichtungsmaterial des Kontaktanschlussbereichs Zinn
  • Beschichtungsmaterial des Steckbereichs des Kontakts Zinn
  • Beschichtungsdicke des Steckbereichs des Kontakts 1
  • Beschichtungsdicke am Kontaktanschlussbereich 1
  • Kontaktaufbau Verbindungsmuffe
  • Verbindungsmethode für Leiterplatte Durchsteckmontage – Press-Fit
  • Anschlussstift- und Restlänge 3.5
  • Art der Leiterplattenmontage Montagepfosten/Geknickte Beine
  • Arretierung für Leiterplattenmontage Mit
  • Montageausrichtung der Leiterplatte Ohne
  • Art der Steckverbindermontage Leiterplattenmontage
  • Gegensteckführung Ohne
  • Typ der Gegensteckarretierung Verrastung
  • Gegensteckarretierung Mit
  • Centerline (Pitch) 5
  • UL-Brandschutzklasse UL 94V-0
  • Gehäusefarbe Natural
  • Gehäusematerial Nylon 6/6 GF
  • Länge 16.6
  • Länge des Gegensteckerpfostens 6.3
  • Höhe 14.1
  • Breite 14.1
  • Leiterplattendicke (empfohlen) .063
  • Betriebstemperaturbereich -30 – 105
  • Circuit Application Power
  • Bezugswert des Glühdrahts GWT 750 °C (ohne Flamme) gemäß IEC 60335-1 Edition 06/2001
  • CSA File Number LR7189
  • UL-Grad Zulassung
  • Behörde/Norm CSA
  • Behörden-/Normnummer E28476
  • Verpackungsmethode Tasche
  • Verpackungsmenge 100
  • Zur Verwendung mit Steckergehäuse
1376386-1 Rechteckige Leistungssteckverbinder  1
  • Produkttyp Steckverbinder
  • Gehäusetyp Flachsteckergehäuse
  • Connector System Draht-an-Leiterplatte
  • Sealable Nein
  • Anschluss von Steckverbinder & Kontakt an Leiterplatte
  • Kontakttyp Flachstecker
  • Anzahl von Positionen 4
  • Anzahl der Leistungspole 4
  • Anzahl der Signalpositionen 0
  • Zeilenanzahl 2
  • Reihenabstand 6.2
  • Arbeitsspannung 300
  • Contact Current Rating (Max) 9
  • Kontaktfestsitz Without
  • Beschichtungsmaterial des Kontaktanschlussbereichs Zinn
  • Beschichtungsmaterial des Steckbereichs des Kontakts Zinn
  • Beschichtungsdicke des Steckbereichs des Kontakts 1
  • Verbindungsmethode für Leiterplatte Durchsteckmontage - Löten
  • Art der Steckverbindermontage Leiterplattenmontage
  • Centerline (Pitch) 5
  • UL-Brandschutzklasse UL 94V-0
  • Gehäusefarbe Natural
  • Gehäusematerial Nylon 66
  • Betriebstemperaturbereich -30 – 105
  • Circuit Application Power
  • Bezugswert des Glühdrahts Standardteil – ohne Glühdraht
  • Verpackungsmethode Tasche
  • Verpackungsmenge 100
1376393-1 Rechteckige Leistungssteckverbinder  1
  • Produkttyp Gehäuse
  • Gehäusetyp Stecker
  • Connector System Draht-an-Leiterplatte
  • Sealable Nein
  • Anschluss von Steckverbinder & Kontakt an Leitungen und Kabel
  • Kontakttyp Buchse
  • Anzahl von Positionen 6
  • Zeilenanzahl 2
  • Reihenabstand 6.2
  • Arbeitsspannung 300
  • Kontaktmaterial Kupferlegierung
  • Contact Current Rating (Max) 10
  • Kontaktfestsitz Without
  • Anschlussmethode für Leitungen und Kabel Crimpverbindung
  • Arretierung für Leiterplattenmontage Ohne
  • Panelmontagevorrichtung Ohne
  • Art der Steckverbindermontage Kabelmontage
  • Zugentlastung Ohne
  • Gegensteckführung Mit
  • Typ der Gegensteckführung Kodiert
  • Typ der Gegensteckarretierung Verrastung
  • Gegensteckarretierung Mit
  • Centerline (Pitch) 5
  • UL-Brandschutzklasse UL 94V-0
  • Gehäusefarbe Natural
  • Gehäusematerial Nylon 6/6 GF
  • Länge 20
  • Höhe 15.8
  • Breite 16.2
  • Geeignet für Drahtisolationsbereich 1.7 – 3.1
  • Betriebstemperaturbereich -40 – 105
  • Circuit Application Strom und Signale
  • Bezugswert des Glühdrahts Standardteil – ohne Glühdraht
  • CSA File Number LR 7189
  • UL-Grad Zulassung
  • Behörde/Norm CSA
  • Behörden-/Normnummer E28476
  • Verpackungsmethode Tasche
  • Verpackungsmenge 500
  • Zur Verwendung mit Buchsengehäuse
1376388-1 Rechteckige Leistungssteckverbinder  1
  • Produkttyp Gehäuse
  • Gehäusetyp Stecker
  • Connector System Draht-an-Leiterplatte
  • Sealable Nein
  • Anschluss von Steckverbinder & Kontakt an Leitungen und Kabel
  • Kontakttyp Stecksockel
  • Anzahl von Positionen 2
  • Anzahl der Leistungspole 0
  • Anzahl der Signalpositionen 0
  • Zeilenanzahl 1
  • Arbeitsspannung 300
  • Kontaktmaterial Kupferlegierung
  • Contact Current Rating (Max) 10
  • Kontaktfestsitz Without
  • Anschlussmethode für Leitungen und Kabel Crimpverbindung
  • Arretierung für Leiterplattenmontage Ohne
  • Panelmontagevorrichtung Ohne
  • Art der Steckverbindermontage Kabelmontage
  • Zugentlastung Ohne
  • Gegensteckführung Mit
  • Typ der Gegensteckführung Kodiert
  • Typ der Gegensteckarretierung Verrastung
  • Gegensteckarretierung Mit
  • Centerline (Pitch) 5
  • UL-Brandschutzklasse UL 94V-0
  • Gehäusefarbe Natural
  • Gehäusematerial Nylon 6/6 GF
  • Länge 15
  • Höhe 9.6
  • Breite 16.2
  • Geeignet für Drahtisolationsbereich 1.7 – 3.1
  • Betriebstemperaturbereich -30 – 105
  • Circuit Application Strom und Signale
  • Bezugswert des Glühdrahts Standardteil – ohne Glühdraht
  • CSA File Number LR 7189
  • UL-Grad Zulassung
  • Behörde/Norm CSA
  • Behörden-/Normnummer E28476
  • Verpackungsmethode Tasche
  • Verpackungsmenge 500
  • Zur Verwendung mit Buchsengehäuse
1376391-1 Rechteckige Leistungssteckverbinder  1
  • Produkttyp Steckverbinder
  • Gehäusetyp Stecker
  • Connector System Draht-an-Leiterplatte
  • Sealable Nein
  • Anschluss von Steckverbinder & Kontakt an Leiterplatte
  • Kontakttyp Stecksockel
  • Anzahl von Positionen 6
  • Anzahl der Leistungspole 6
  • Anzahl der Signalpositionen 0
  • Zeilenanzahl 1
  • Arbeitsspannung 300
  • Kontaktfestsitz Without
  • Leitungs-/Kabelgröße 24 – 16
  • Leitungs-/Kabelgröße .205 – 1.31
  • Leitungs-/Kabelgröße 434.18 – 2466.91
  • Anschlussmethode für Leitungen und Kabel Crimpverbindung
  • Art der Steckverbindermontage Kabelmontage
  • Centerline (Pitch) 5
  • UL-Brandschutzklasse UL 94V-0
  • Gehäusefarbe Natural
  • Gehäusematerial Nylon 6/6 GF
  • Betriebstemperaturbereich -40 – 105
  • Circuit Application Power
  • Bezugswert des Glühdrahts Standardteil – ohne Glühdraht
  • Verpackungsmethode Tasche
  • Verpackungsmenge 500
1376382-1 Rechteckige Leistungssteckverbinder  1
  • Stecksockeltyp Gehüllt
  • Produkttyp Stiftwanne
  • Gehäusetyp Buchse
  • Connector System Draht-an-Leiterplatte
  • Sealable Nein
  • Anschluss von Steckverbinder & Kontakt an Leiterplatte
  • Kontakttyp Flachstecker
  • Selektiv bestückt Nein
  • Anzahl von Positionen 2
  • Montageausrichtung für Leiterplatte Vertikal
  • Anzahl der Leistungspole 2
  • Zeilenanzahl 1
  • Arbeitsspannung 300
  • Kontaktmaterial Kupferlegierung
  • Contact Current Rating (Max) 10
  • Kontaktfestsitz Without
  • Beschichtungsmaterial des Kontaktanschlussbereichs Zinn
  • Beschichtungsmaterial des Steckbereichs des Kontakts Zinn
  • Beschichtungsdicke des Steckbereichs des Kontakts 39.36
  • Beschichtungsdicke am Kontaktanschlussbereich 1
  • Kontaktaufbau Verbindungsmuffe
  • Verbindungsmethode für Leiterplatte Durchsteckmontage – Press-Fit
  • Anschlussstift- und Restlänge 3.5
  • Art der Leiterplattenmontage Montagepfosten/Geknickte Beine
  • Arretierung für Leiterplattenmontage Mit
  • Montageausrichtung der Leiterplatte Ohne
  • Art der Steckverbindermontage Leiterplattenmontage
  • Gegensteckführung Ohne
  • Typ der Gegensteckarretierung Verrastung
  • Gegensteckarretierung Mit
  • Centerline (Pitch) 5
  • UL-Brandschutzklasse UL 94V-0
  • Gehäusefarbe Natural
  • Gehäusematerial Nylon 6/6 GF
  • Länge 11.6
  • Länge des Gegensteckerpfostens 6.3
  • Höhe 14.1
  • Breite 14.1
  • Leiterplattendicke (empfohlen) .063
  • Betriebstemperaturbereich -40 – 105
  • Circuit Application Power
  • Bezugswert des Glühdrahts Standardteil – ohne Glühdraht
  • CSA File Number LR7189
  • UL-Grad Zulassung
  • Behörde/Norm CSA
  • Behörden-/Normnummer E28476
  • Verpackungsmethode Tasche
  • Verpackungsmenge 100
  • Zur Verwendung mit Steckergehäuse
1376390-1 Rechteckige Leistungssteckverbinder  1
  • Produkttyp Gehäuse
  • Gehäusetyp Stecker
  • Connector System Draht-an-Leiterplatte
  • Sealable Nein
  • Anschluss von Steckverbinder & Kontakt an Leitungen und Kabel
  • Kontakttyp Stecksockel
  • Anzahl von Positionen 4
  • Anzahl der Leistungspole 0
  • Anzahl der Signalpositionen 0
  • Zeilenanzahl 1
  • Arbeitsspannung 300
  • Kontaktmaterial Kupferlegierung
  • Contact Current Rating (Max) 10
  • Kontaktfestsitz Without
  • Leitungs-/Kabelgröße 24 – 16
  • Leitungs-/Kabelgröße .205 – 1.31
  • Leitungs-/Kabelgröße 434.18 – 2466.91
  • Anschlussmethode für Leitungen und Kabel Crimpverbindung
  • Arretierung für Leiterplattenmontage Ohne
  • Panelmontagevorrichtung Ohne
  • Art der Steckverbindermontage Kabelmontage
  • Zugentlastung Ohne
  • Gegensteckführung Mit
  • Typ der Gegensteckführung Kodiert
  • Typ der Gegensteckarretierung Verrastung
  • Gegensteckarretierung Mit
  • Centerline (Pitch) 5
  • UL-Brandschutzklasse UL 94V-0
  • Gehäusefarbe Natural
  • Gehäusematerial Nylon 6/6 GF
  • Länge 25
  • Höhe 9.6
  • Breite 16.2
  • Geeignet für Drahtisolationsbereich 1.7 – 3.1
  • Betriebstemperaturbereich -40 – 105
  • Circuit Application Strom und Signale
  • Bezugswert des Glühdrahts Standardteil – ohne Glühdraht
  • CSA File Number LR 7189
  • UL-Grad Zulassung
  • Behörde/Norm CSA
  • Behörden-/Normnummer E28476
  • Verpackungsmethode Tasche
  • Verpackungsmenge 500
  • Zur Verwendung mit Buchsengehäuse
1-1376388-2 Rechteckige Leistungssteckverbinder  1
  • Produkttyp Gehäuse
  • Gehäusetyp Stecker
  • Connector System Draht-an-Leiterplatte
  • Sealable Nein
  • Anschluss von Steckverbinder & Kontakt an Leitungen und Kabel
  • Kontakttyp Stecksockel
  • Anzahl von Positionen 2
  • Anzahl der Leistungspole 0
  • Anzahl der Signalpositionen 0
  • Zeilenanzahl 1
  • Arbeitsspannung 300
  • Kontaktmaterial Kupferlegierung
  • Contact Current Rating (Max) 10
  • Kontaktfestsitz Without
  • Anschlussmethode für Leitungen und Kabel Crimpverbindung
  • Arretierung für Leiterplattenmontage Ohne
  • Panelmontagevorrichtung Ohne
  • Art der Steckverbindermontage Kabelmontage
  • Zugentlastung Ohne
  • Gegensteckführung Mit
  • Typ der Gegensteckführung Kodiert
  • Typ der Gegensteckarretierung Verrastung
  • Gegensteckarretierung Mit
  • Centerline (Pitch) 5
  • UL-Brandschutzklasse UL 94V-0
  • Gehäusefarbe Rot
  • Gehäusematerial Nylon 6/6 GF
  • Länge 15
  • Höhe 9.6
  • Breite 16.2
  • Geeignet für Drahtisolationsbereich 1.7 – 3.1
  • Betriebstemperaturbereich -30 – 105
  • Circuit Application Strom und Signale
  • Bezugswert des Glühdrahts Standardteil – ohne Glühdraht
  • CSA File Number LR 7189
  • UL-Grad Zulassung
  • Behörde/Norm CSA
  • Behörden-/Normnummer E28476
  • Verpackungsmethode Tasche
  • Verpackungsmenge 500
  • Zur Verwendung mit Buchsengehäuse
1376385-1 Rechteckige Leistungssteckverbinder  1
  • Stecksockeltyp Gehüllt
  • Produkttyp Stiftwanne
  • Gehäusetyp Stecker
  • Connector System Draht-an-Leiterplatte
  • Sealable Nein
  • Anschluss von Steckverbinder & Kontakt an Leiterplatte
  • Kontakttyp Flachstecker
  • Selektiv bestückt Nein
  • Anzahl von Positionen 4
  • Montageausrichtung für Leiterplatte Vertikal
  • Anzahl der Leistungspole 5
  • Anzahl der Signalpositionen 0
  • Zeilenanzahl 1
  • Arbeitsspannung 300
  • Kontaktmaterial Kupferlegierung
  • Contact Current Rating (Max) 10
  • Kontaktfestsitz Without
  • Beschichtungsmaterial des Kontaktanschlussbereichs Zinn
  • Beschichtungsmaterial des Steckbereichs des Kontakts Zinn
  • Beschichtungsdicke des Steckbereichs des Kontakts 39.36
  • Beschichtungsdicke am Kontaktanschlussbereich 1
  • Kontaktaufbau Verbindungsmuffe
  • Verbindungsmethode für Leiterplatte Durchsteckmontage – Press-Fit
  • Anschlussstift- und Restlänge 3.5
  • Art der Leiterplattenmontage Montagepfosten/Geknickte Beine
  • Arretierung für Leiterplattenmontage Mit
  • Montageausrichtung der Leiterplatte Ohne
  • Art der Steckverbindermontage Leiterplattenmontage
  • Gegensteckführung Ohne
  • Typ der Gegensteckarretierung Verrastung
  • Gegensteckarretierung Mit
  • Centerline (Pitch) 5
  • UL-Brandschutzklasse UL 94V-0
  • Gehäusefarbe Natural
  • Gehäusematerial Nylon 6/6 GF
  • Länge 31.6
  • Länge des Gegensteckerpfostens 6.3
  • Höhe 14.1
  • Breite 14.1
  • Leiterplattendicke (empfohlen) .063
  • Betriebstemperaturbereich -30 – 105
  • Circuit Application Power
  • Bezugswert des Glühdrahts Standardteil – ohne Glühdraht
  • CSA File Number LR7189
  • UL-Grad Zulassung
  • Behörde/Norm CSA
  • Behörden-/Normnummer E28476
  • Verpackungsmethode Tasche
  • Verpackungsmenge 100
  • Zur Verwendung mit Steckergehäuse
1376396-1 Laschen, Verriegelungen und Arretierungen für Leiterplatten  1
  • Zubehörtyp Sekundärverriegelung
  • Connector System Draht-an-Draht
  • Zubehörfarbe Grün
  • Bezugswert des Glühdrahts Standardteil – ohne Glühdraht
  • Produkttyp Zubehör
  • Anzahl von Positionen 4
  • Centerline (Pitch) 5
  • Länge 23.5
  • Breite 4
  • Höhe 6.7
  • Betriebstemperaturbereich -40 – 105
  • Behörde/Norm CSA
  • Verpackungsmenge 500
  • Verpackungsmethode Tasche
