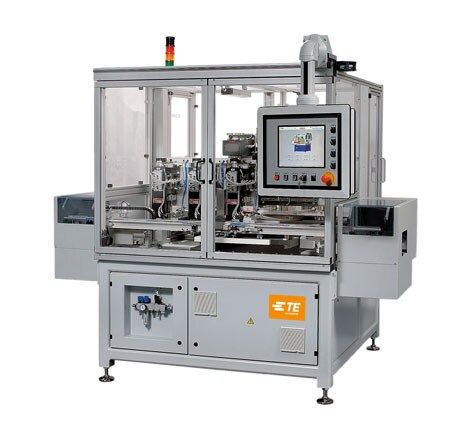

Hochgeschwindigkeits-Stifteinsetzmaschine P350

Vollautomatische Hochgeschwindigkeitsmaschine

Die P350 von TE ist eine vollautomatische Pin-Insertion-Maschine für gereelte Crimpkontakte mit Inline-Betrieb, automatischem Werkzeugwechsler und Einsetzraten von bis zu fünf Zyklen pro Sekunde. Maximieren Sie den Durchsatz und vermeiden Sie Ausschuss.

Ein mit Servomotor angetriebener X/Y-Tisch positioniert die Leiterplatte mit hoher Geschwindigkeit unter eine zentrale Antriebsstation.  Der automatische Werkzeugwechsler kann bis zu drei Einsetzköpfe für jeweils verschiedene Produkte aufnehmen. Ein drehbarer Einsetzfinger eignet sich für Produkte mit bis zu sieben verschiedenen Winkeln, so dass die Leiterplatte nicht gedreht werden muss. Dadurch kann die P350 Produkte ohne Verringerung der Einsetzrate und ohne das Risiko einer ungenauen Positionierung, das mit einer Leiterplattendrehung verbunden wäre, in verschiedenen Winkeln einsetzen. Ein aktiver Unteramboss unterstützt die Leiterplatte beim Einsetzen, bietet spezielle Aktionen wie Einnieten (sofern anwendbar) und ermöglicht die Kraftüberwachung in Echtzeit zur 100 %-Qualitätssicherung bei Press-Fit-Anwendungen. Die symbolbasierte Software mit Touchscreen bietet eine benutzerfreundliche und intuitive Bedienerschnittstelle.

5

5 Zyklen pro Sekunde mit Raster von 0,2 mm

3

Bis zu drei Einsatzköpfe am automatischen Werkzeugwechsler

7

Bis zu sieben verschiedene Winkel

Eigenschaften

Vollautomatisch, hohe Geschwindigkeit
  • Plattenkapazität von bis zu 450 x 450 mm
  • Der drehbare Einsetzfinger eignet sich für Produkte mit bis zu sieben verschiedenen Winkeln und ohne drehende Leiterplatte.
  • Einsetzrate von bis zu fünf Zyklen pro Sekunde
  • Montagevorrichtung für Werkzeug-Schnellwechsler für geringere Umrüstzeiten
  • Touchscreen-Schnittstelle
  • Kann die Durchgangsbohrungs- oder Presssitzprodukte auf Rolle beliebiger Hersteller verarbeiten

Anwendungen

Leiterplatten
  • Stifte auf Rolle
  • Flachkontakte auf Rolle
  • Stecker auf Rolle
